从电力应用中发展起来的安保技术正在不断拓展其用途。基于Internet协议(IP)的视频技术大大增加了以太网基础设施的功能。
随着工业网络的演变,本地与网络安保手段正在经历一个殊途同归的发展时期。IP技术大大拓展了网络的灵活性,使得这两种安保手段之间形成互动发展的趋势。更重要的是控制工程网版权所有,随着以太网带宽的迅速加大,光纤与铜质电缆能够传输更多的数据。数据传输量的增长IP监控、安保产品的发展起到了推波助澜的作用。包含P-T-Z(全方位移动及镜头变焦控制)模块,并带有指纹、身份证扫描识别器的视频摄像头就是其中一类产品。类似的产品还在不断涌现。
虽然同时采用本地和网络安保技术势必会增加成本,但这样做一般而言是很值得的。随着工业网络的功能及特点不断翻新,拥有一套可靠的工业网络不再是一种“奢侈”,相反已经成为一种“必须”了。工业设施和网络的地位越重要,它们所需要的安保技术就越多。室外停车场、仓储区域和远程设施(例如管道、油井、矿山、变电站和泵站)都有工业安保的用武之地。在本文中,我们将会看到两种截然不同的本地安保手段,并从中发现本地和网络安保在结构上的关联。
基于IP的电站安保方案

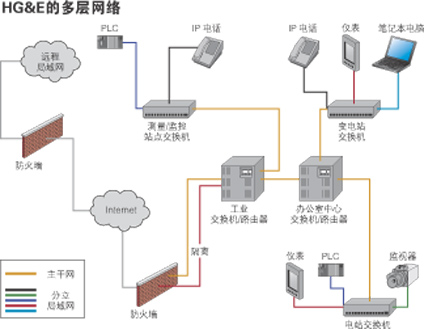

马塞诸塞州Holyoke市燃气电力局近日针对他们的各级电站采取了一系列基于IP的安保解决方案(如图所示)。HG&E(Holyoke燃气电力局)采用一套标准的IP系统对防火、安保和存取实行控制。这样做一方面能够提升安全系数,另一方面能够通过室内远程监控降低管理难度。该系统通过电子钥匙控制各个站点的存取机制。燃气电力局可以对安保策略作简单的改变,也可以把传感器采集到的实时信息存储起来,从而避免了派遣人员至偏远站点的不便。如今,中央控制站已经能够通过IP接收到所有站点的存取记录、擅闯侦测信号以及火警警报。
HG&E在实际安保系统中采用的主光缆同时也是其它一些IP网络功能的基础设备。然而,安全VLANs(虚拟局域网)会为安保网络传输开辟专门的资源,使其独立于数据、音频以及PLC操作指令传输。由于光缆已经预先铺设完成,这套网络的基础设施及安保组件成本已经缩减至最低。HG&E发现,整套系统中网络安保与本地安保是紧密结合的。网络作为本地安保数据的传输介质,在整个系统中占有举足轻重的地位。
本地安全功能与网络安全功能采用了相同的通信基础设施,两者相辅相成。
基于IP的体育公园安保方案
加利福尼亚州Temecula市政府为当地一座2006年秋季开业的P.H.Birdsall体育公园安装了基于IP的安保系统(如图所示)。该套安保系统由位于加州Santa Ana市的IPIntegration公司设计并安装。它的首要目的是为公园内价值4百万美元的人造草坪提供保护。此外,系统中包含的10部高分辨率摄像机既可以作为事故侦测设备,也能够对公园内的违法行为有一定的威慑作用。
由于采用了大量IP设备,这套安保系统与公园内其他的数据传输系统共享同一套光缆。摄像机通过互联网将信息传递给希望收看当天体育赛事的观众以及寻找最佳泊车位的车主。摄像机的分布必须保证44英亩内的大部分设备能够接收到远程图像信号。由于该系统是在公园建设过程中被安装的,IP传输线与公园内的照明器材导线等被埋在了同一条电缆沟道内。这样做能够节省一笔可观的开销。
本地安保
正如用户看到的那样,如果安保设备之间采用IP光缆连接,那么无论这些光缆原本是用作其他目的的还是重新铺设的,在增加本地安保设备时只需要对光缆作简单的延伸即可。与传统的模拟安保设备不同,基于IP的设备为用户传输和操纵数据提供了多种选择。出现安全漏洞时,IP光缆能够大大增加信号传输的速度和准确性。
目前为止CONTROL ENGINEERING China版权所有,摄像机是使用最广泛的IP安保设备。采用基于IP的视频设备,能够简化摄像机的配置和监控,从而大大缩减视频安全系统的成本。按照一台监控摄像机的平均数据上传速率为每秒2Mb到4Mb计算,一台100Mb的光纤网络交换机能够为25台摄像机传输数据。同种光缆还能够支持1Gb交换机,从而为更多摄像机传输数据。
耐用性设计
由于拥有了强大的以太网交换机和PoE(以太网供电)技术CONTROL ENGINEERING China版权所有,在工业环境下对IP安保设备实施配置与从前相比有很大不同。有些工业设备能工作在相对稳定、适宜的温度范围内,在这种条件下,一些普通的办公级产品还能够被使用。但是在许多应用场合www.cechina.cn,交换机可能会受到污染,还可能暴露在有腐蚀性物质的环境中,或者受到震动和电磁干扰(EMI)。这些应用中www.cechina.cn,我们需要一台极为耐用的交换机。耐用的交换机必须具备较好的MTBF(平均无故障时间),从而为使用者带来较低廉的成本。有些情况下,视频设备可能无法覆盖整个监控范围。例如,在BICSI指定的距离摄像机100米范围内,是无法实现通信的。为了防止上述情况的发生,我们可以将耐用
