和对比各项采集数据和统计数据的数值、趋势和分布情况，并给出了多种数据图表展示方式的建议，比如饼图、柱状图、线图、区域图、分布图、混合图、甘特图、仪表盘或动画等。
　　为保证能耗数据可进行计算机或人工识别和处理，保证数据得到有效的管理和支持高效率的查询服务，实现数据组织、存储及交换的一致性，《导则》制定了能耗数据远传的编码规则，并详细制定了代码结构。
　　3 研华楼宇能源管理系统
　　研华楼宇能源管理系统BEMS的设计开发基于第二节中所阐述的国际国内标准，同时借鉴了目前市场上主要厂家的产品。
　　研华BEMS由硬件设备和软件系统组成。硬件设备中计量表和采集器的选型可参照《导则》中的规定，用于对用电设备的数据采集和存储分析。软件系统基于WebAccess组态软件开发，继承了WebAccess可组态、可远程维护等一系列的优点。包括两个子系统：能耗监测与管理子系统和需量控制子系统。能耗监测与管理子系统采集、监视、管理和控制楼宇中的各种分类和分项能耗数据，提供丰富的数据图表和报表展示方式以及数据统计分析功能，帮助用户随时随地的掌握能源消耗情况，并找出能源使用异常、建立能源削减计划。能耗监测与管理子系统嵌在WebAccess的工程节点和监控节点，能耗数据由WebAccess监控节点采集，工程节点可配置能源管理工程，存储、统计、分析能耗数据，并提供Web服务进行数据图表展示。需量控制子系统运行在WebAccess的监控节点，通过对能耗数据的实时采集与计算CONTROL ENGINEERING China版权所有，采用先进的控制算法限制峰值用电需求，降低用电成本。需要特别指出的是，由于BEMS可组态的优点使得BEMS的应用范围不仅仅局限于楼宇行业。对于工业企业用电www.cechina.cn，比如钢铁、石油化工等企业CONTROL ENGINEERING China版权所有，通过用户的灵活组态，同样可以实现这些企业的能源管理。
　　研华BEMS能源管理系统帮助用户实现以下需求：
　　1）建立实时能耗数据采集系统
　　实时能耗数据采集系统包括各计量装置、数据采集器和数据采集软件。实时数据保存到能源管理系统的能耗数据库中，各级管理人员在自己的办公室里就可以利用浏览器访问能源管理系统，根据权限浏览全部或部分相关能源计量信息。
　　2）建立能耗数据统计与分析系统
　　能耗数据统计与分析功能提供各分类分项能耗数据的逐时、逐日、逐月、逐年的统计图表和文本报表，以及各类相关能耗指标的图表，各级管理人员可以对能源的班用量、日用量、月用量进行比对，分析能源使用过程中的漏洞和不合理情况CONTROL ENGINEERING China版权所有，调整能源分配策略，减少能源使用过程中的浪费，达到节能降耗之目的。
　　3）建立能源使用计划
　　根据目前的能源使用情况，做出能源使用计划。根据能源使用需求，制订能源采购、生产、供应计划，做到生产有目的，使用有计划，在能源方面保障生产平稳且能源使用合理、节俭，避免浪费现象发生。
　　4）建立能源折标系统
　　对于不同种类能源的使用情况，必须折合成标准单位才能进行比较和综合，建立能源折标系统，以便能对不同的能源进行合并比较。
　　5）建立需量控制系统
　　用户通过组态的方式确定负荷组、负荷和契约容量信息。需量控制系统自动预测下一个时刻需量，根据负荷卸载优先级别卸载或恢复负荷，确保系统需量不超过峰值契约容量，免受罚款或停电。
　　3.1能耗监测与管理子系统
　　能耗监测与管理子系统由各计量装置、数据采集器、管理系统（Web服务器）组成，它帮助用户建立实时能耗数据采集系统、能耗数据统计与分析系统、能源使用计划和能源折标系统。
　　3.1.1系统架构

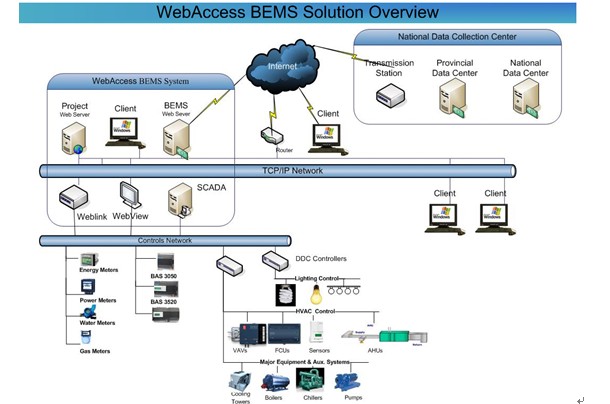

　　下图给出了能耗监测与管理子系统的系统架构图。系统采用三层的分布式结构。

　　各种计量装置用来度量各种分类分项能耗，包括电能表（含单相电能表、三相电能表、多功能电能表）、水表、燃气表、热（冷）量表等。计量装置具有数据远传功能，通过现场总线与数据采集器连接，可以采用多种通讯协议（如MODBUS标准开放协议）将数据输出。WebAccess的监控节点为能耗监测与管理子系统的数据采集器。管理系统设在WebAccess的工程节点，数据采集器通过以太网将数据传至管理系统的数据库中。用户在WebAccess的工程节点可以对能源管理工程进行组态和浏览能耗数据。管理系统的通讯接口可以将能耗数据按照《国家机关办公建筑及大型公共建筑分项能耗数据传输技术导则》远传至上层的数据中转站或省部级数据中心。
　　3.1.2数据的组织方式

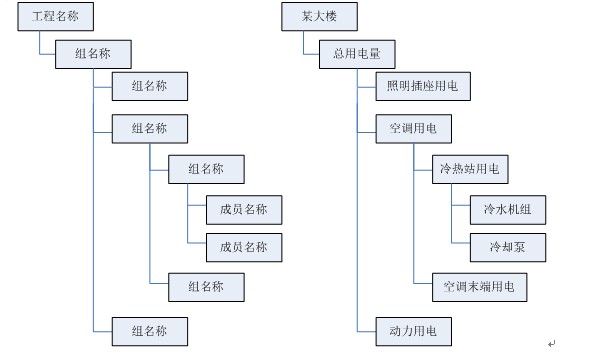

　　能耗监测与管理子系统提供灵活的组态功能，用户可以根据实际需要配置能源管理工程。能源管理工程下可包含多个能源管理组，能源管理组包含多个能源管理成员CONTROL ENGINEERING China版权所有，也可包含能源管理组。以某大楼为例，配置好的能源管理组表示了该大楼的各分类和分项能耗。

　　3.1.3系统功能
　　1） 能耗报告（Energy Profile）
　　各能源管理组逐时、逐日、逐月、逐年能耗值报告，帮助用户掌握自己的能源消耗情况，找出能源消
