高性能的硬件和完善的分析软件帮助设备制造商满足客户的质量控制需要。

　　要求不断提高的设备制造商们，一直在寻找更适合应用的技术手段。检测系统使用先进的软硬件可以帮助设备制造商获得更好的检验手段。在本文中控制工程网版权所有，我们将探讨在两个完全不同的质量控制应用下两种不同的解决方案。
　　使用了CompactPCI（CPCI）进行质量控制的公司，对于纸张或金属表面的检查可达每分钟6000英尺。类似的还有保证葡萄酒瓶标签准确无误的分析软件等。

　　快速检查

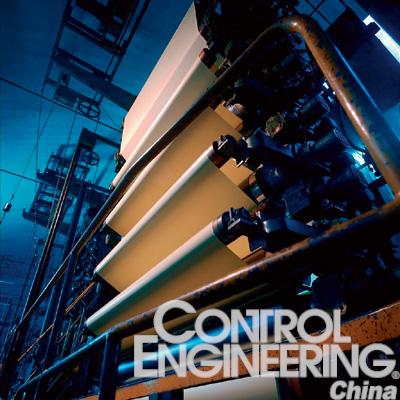

　　排在前十位的冶金企业和15个排在前20位的造纸企业都依靠德国Parsytec公司生产的表面检查系统。Parsytec生产的“espresso SI”表面检测机可以对40英尺宽的纸张或金属表面以每分钟6000英尺的速度进行检测，它的成像系统需要保持同步。
　　表面检测识别瑕疵时，数码相机的解析度要求达到250m，每秒生成高达1万张图像（1.6GB/s）。独立数字信号处理器或现场可编程门阵列（FPGA）没有足够的性能来获取此数据，因此，设备必须集成具有同步处理能力的计算机。　　

随着CPCI技术的应用，客户系统的可靠性得到了极大的提升，平均无故障工作时

　　“最初将数码相机用于千兆以太网时，检测系统使用的标准工业PC机集成了采集系统和摄像头。这些PC机安装于大型机柜中，硬盘和冷却风扇非常易出故障。直到现在数码相机在工厂中慢慢普及，才逐渐摆脱了不稳定的系统组件。由于减少了图像采集硬件，节省了系统插槽。”MEN Micro公司副总裁斯蒂芬·库哈说道。

　　处理能力的重要性
　　当Parsytec公司论证了具有嵌入式板卡的小型CPCI组成同步串行计算机环境的可行性之后，他们选择了MEN Micro 公司的F15 CPCI单板计算机（SBC）作为成像系统的控制部分。这种类型的主板不再需要硬盘驱动器和冷却风扇，降低了影响系统可靠性的因素，且更加便于维修，库哈说道。
　　Parsytec公司的研发经理杨·埃克斯莱本说道：“MEN Micro公司生产的CompactPCI SBC让我们可以在19寸的4U机箱中安装15块板，而不是像从前那样需要两个大机柜才放得下15台工业计算机。这块主板还配有运算速度最快的英特尔奔腾处理器，频率达到2.0GHzwww.cechina.cn，比一般1.8 GHz主频的要高出一筹。”
　　“运算能力对于我们的成像元件来说是至关重要的“，埃克斯莱本补充道，“我们需要为客户提供最好、最有效的解决方案。“

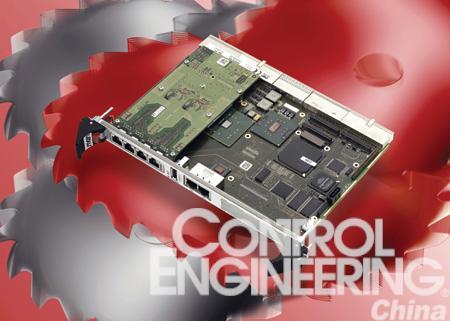

　　MEN Micro公司生产的编号3U F15主板是该公司CPCI系列嵌入式板卡的一员，现在它已可与Intel Core 2 Duo处理器及Intel 945GM Express芯片组配合使用，进行高质量的图形计算。该双核处理器拥有2 MB的L2高速缓存，高达4 GB的DDR2系统内存，总线频率667 MHz，库哈说道。
　　该主板为了提高灵活性提供了多种输入选择CONTROL ENGINEERING China版权所有，包括2个串行高级技术附件（SATA）、视频VA接口和2个串行数字视频输出（SDVOs）、2个以太网接口（对于捕捉表面检查需要的图片至关重要）和8个USB 2.0接口。
　　埃克斯莱本表示，由于CPCI技术的应用，他们客户系统的可靠性得到了极大的提升，平均无故障工作时间（MTBF）增加、维修需求和成本也都随之减少。如果一个单位出现故障CONTROL ENGINEERING China版权所有，更换电路板也变得更加简单，与传统的工业PC机相比无需昂贵的数据备份和恢复过程。
　　埃克斯莱本表示Parsytec公司的表面检查系统，因其提供的高质量数据每年可为客户节省约数百万美元。公司正计划引进最新一代的MEN Micro Core 2主板——F18。在功能和可扩展性上领先于F15的F18 SBC主板，采用了Intel T7500 Core 2 Duo处理器，主频为2.2 GHz处理能力更加强大，可以满足不断变化的检验要求。

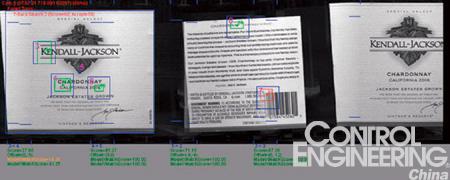

在Kendall-Jackson酿酒厂，分析软件可将酒瓶的图像“展开”同时检查多个点的准确性。
图片来源：Matrox Imaging公司

　　酒瓶标签的检查
　　Kendall-Jackson酿酒厂（富尔顿，加利福尼亚州）在酒瓶的检查上就依赖于相应设备以提高生产效率。该公司需要对粘贴于酒瓶上的标签进行检查。他们选择CI Vision公司的360 Full View软件——葡萄酒瓶检查系统，能灵活地将位于传送带上酒瓶的标签准确无误的予以检测。
　　CI Vision公司（奥罗拉，伊利诺斯州）利用基于迈创公司影像库（MIL）的分析软件执行例行计算控制工程网版权所有，如瓶子的坐标来确定标签是否粘贴正确。
　　由于酒厂需要同时进行许多项检查，CI Vision公司决定使用多个摄像机拍摄瓶子的整个表面。360 Full View的铝合金外壳围绕着传送带，其侧面有一块触摸屏操作界面。
