Experion PKS PMD DCS系统是美国霍尼韦尔公司的产品。在Experion平台下的PKS过程知识系统，可将所有过程控制与安全管理（包括非霍尼韦尔系统） 纳入一个独立，统一的结构中, 形成统一标准的过程系统结构。Experion PKS PMD DCS的组成基于霍尼韦尔过程知识系统PKS(Process Knowledge System)技术CONTROL ENGINEERING China版权所有，其中PMD（Process, Machinery and Drives ） DCS意为整合DCS，PLC,DRIVE 等系统知识于一体的DCS控制系统。

　　
　　DCS应用系统结构

　　本文基于广州造纸厂一台年生产能力16万吨的新闻纸造纸机和配套的废纸脱墨生产线。该纸机以100%的废纸脱墨浆生产45g/m2优质新闻纸，设计车速1500 m/min。该纸机和脱墨生产线均采用霍尼韦尔公司 的Experion PKS PMD DCS 系统进行过程控制。本文结合实际应用对该DCS系统的网络构成，主要硬件和软件控制工程网版权所有，系统结构等方面的主要特性进行描述。

　　Experion PKS PMD DCS系统网络结构
　　对于DCS的系统网络来说，

　　容错以太网
　　在DCS系统中CONTROL ENGINEERING China版权所有，通讯问题关系整个系统工作的可靠性, 网络的瞬间中断都可能导致数据丢失而造成一些不可预见的问题。Experion PKS PMD DCS整个系统网络的关键结构是容错网络，容错网络是基于以太网、容错技术的TCP/IP网络，又称为容错以太网。 霍尼韦尔 PKS网络上所有节点均为容错以太网节点, 容错以太网的最大特征是两条通讯线路一起工作, 同时另外两路备份, 如果其中一路出错会给出报警，但整个网络不会出现中断的情况。 原理设计是保证不出错, 预防在先。而一般的网络冗余设计是指两条通讯线路一条工作另一条备份, 如果出错则另一条切入, 原理设计是出错后再补救, 补救在后。

　　网络结构
　　PMD DCS的基本系统结构包括：容错以太网FTE,现场控制器（FC），DM工程师站，PMD服务器，人机接口HMIWeb（操作员站），且节点都直接挂靠在容错以太网FTE上，保证了各单元之间开放和可靠的数据传送，当某一节点出现故障时，不会影响其他节点的正常工作。在此系统网络中CONTROL ENGINEERING China版权所有，现场控制器(FC)是中央控制器，进行过程控制决策和管理。在容错以太网上，系统还可以通过OPC与其他系统通讯。
　　在现场控制器（FC）和各I/O柜之间采用PROFIBUS通讯。本厂系统采用PROFIBUS-DP。PROFIBUS-DP用于设备级的高速数据传送，专为自动控制系统和设备级分散I/O之间的通讯设计。在传输方面，现场控制器（FC）通过光纤或PROFIBUS电缆和相关I/O设备进行通信。中央控制器（FC）周期性地读取I/O设备的输入信息并周期性地发送输出信息，同时还提供强有力的诊断和配置功能。

　　DCS系统的应用

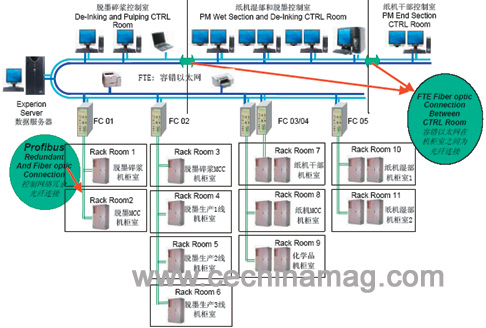

　　本厂所用的DCS网络结构是基于以太网容错TCP/IP网络，采用TCP/IP协议进行通讯，通讯速率 100 Mbit/s。系统结构如上页图所示：第一层网络是容错以太网，机柜室之间采用光纤连接。在容错以太网上挂载的设备有:五台PMD现场控制器（FC）；冗余数据服务器；工程师站和操作员站；打印机。各PMD控制器通过PROFIBUS连接到11个机柜室上的各个I/O单元上，FC01控制脱墨碎浆和脱墨MCC马达中心，FC02控制脱墨线，FC03/04控制纸机干部、纸机MCC马达中心和化学品部；FC05控制纸机湿部。第二层是Profibus-DP网络，位于PMD控制器和各机柜室I/O柜之间。PMD现场控制器FC和各I/O柜之间采用冗余光纤传输技术CONTROL ENGINEERING China版权所有，柜内采用PRIFIBUS屏蔽电缆。
　　
　　Experion PKS PMD DCS系统硬件
　　硬件是系统的载体。主要系统硬件包括：PMD 数据服务器；工程师和操作员站；PMD 现场控制器；电源；各种I/O卡及网络硬件。

　　PMD 数据服务器
　　PMD 数据服务器为冗余配置, 双硬盘, 双电源,操作系统采用Windows 2000 Server。PMD 数据服务器用于保存和传输系统数据，存储历史数据, 处理事件和报警信息,不对过程和现场设备进行控制。当该服务器故障时，不会影响生产过程的控制，但会影响数据，事件和信息的处理及操作显示。

　　工程师站和操作员站
　　工程师站和操作员站处理器速度分别是2.8 GHz和2.4 GHz，都采用奔腾4处理器, Win2000操作系统。DM工程师站供工程技术人员进行应用程序和画面的组态，以及系统结构定义，当工程完成后，可用来对系统应用程序的维护。操作员站基于
