1 引言

　　虚拟仪器（VI）概念的提出是测控技术领域的一次革命。由于虚拟仪器可借助PC机强大的计算及处理能力，可由用户定义和扩展功能，且价格低廉，深受广大用户青睐。目前，虚拟仪器已经逐渐走进大学实验室，开始为实验教学和科研服务。本文介绍一种虚拟信号分析仪的软件设计方法，以美国NI公司的LabVIEW6.1为开发平台CONTROL ENGINEERING China版权所有，配合NI公司的6024E采集卡，实现虚拟信号分析仪设计。

2 分析仪功能介绍

　　信号分析仪是用来对电信号进行测量、显示、波形存储、时域和频域分析的仪器。虚拟信号分析仪主要由参数设置、功能选择、信号一、信号二和互相关分析五个模块构成：

　　（1） 参数设置模块。完成通道配置，设置扫描率、扫描数和缓冲区大小。

　　（2） 功能选择模块。实现波形显示、波形存储、读取波形数据、更新信号和退出。

　　（3） 信号一。对应采集通道一，可实现滤波及加窗、自相关分析、自功率谱分析、统计分析和幅值分析。

　　（4） 信号二。对应采集通道二www.cechina.cn，功能与信号一类似。

　　（5） 互相关分析。对信号一和信号二进行互相关分析和功率谱分析。

　　程序运行时，首先通过往通道控件中输入

通道号，来控制数据采集时的通道数，同时对扫描数、扫描率和缓冲大小进行配置。配置完成以后CONTROL ENGINEERING China版权所有，可以点击波形采集，先观察信号的具体波形控制工程网版权所有，如果不满足要求，则可以重新进行参数配置。当所要采集的波形满足要求后，可以点击波形存储，把波形数据保存到指定的文件当中。点击读取波形数据，把以前存储到文件中的数据读出来，并把相应的信号输送到信号一和信号二。此时通过点击滤波及加窗CONTROL ENGINEERING China版权所有，对信号进行滤波及加窗函数处理，同时把处理之后的数据输出到相关分析单元，对输出信号进行相关分析。

3 波形采集

　　波形采集的框图程序如图1所示。框图程序中用到的子函数功能如下。

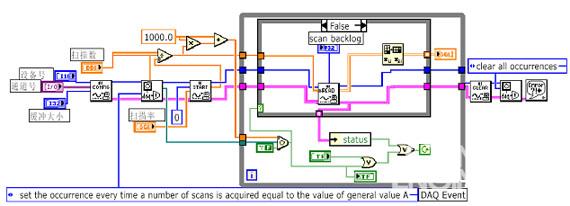

图1 波形采集框图程序

　　AI Config VI：设置采样前的各种参数。

　　DAQ Occurrence Config VI：设置一个数据采集事件。

　　AI Start VI：指定程序中用于开始采集的参数，如设置扫描次数、采样率等。

　　AI Read VI：设定从采样缓存区读取数据的那些参数，如设定每次读取的数量。

　　Clear VI：把task ID废除，从而将采样所用的内存缓存区和其它资源释放。

　　Simple Error Handler VI：将出错信息通知用户。

　　Wait On Occurrence VI：处理事件等待。

　　在波形采集程序中，用上述函数，根据数据流将它们组合起来，再对其进行一些必要的处理。第一个DAQ Occurrence Config VI设置一个数据采集事件。在While循环中，Wait On Occurrence函数在后台休眠，也就有效地把While循环设置于休眠状态。在设定的数据采集事件发生后，即采集到事先指定数量的数据，LabVIEW通知Wait On Occurrence函数停止等待。由于Wait On Occurrence函数的time out（超时）输出参数连接到包含有AI Read VI的选择结构的选择端口上，就一定在 Wait On Occurrence函数停止等待后，才会用AI Read VI。

4 波形存储

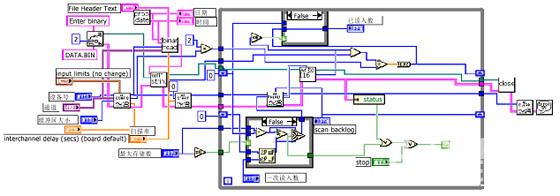

图2波形存储框图程序

　　波形存储的框图程序如图2所示。框图程序中用到的子函数功能如下。

　　Open/Creat/Replace File VI：提示数据是以BIN（二进制）为后缀的形式存储在文件中。

　　AI Config VI：设置采样前的各种参数。

　　AI Start VI：指定程序中用于开始采集的参数，如设置扫描次数、采样率等。

　　AI Read VI：设定从采样缓存区读取数据的那些参数，如设定每次读取的数据点数。

　　AI Clear VI：把task ID作废，从而将采样所用的内存缓存区和其它资源释放。

　　Simple Error Handler VI：将出错信息告诉用户。

　　时间日期子VI：显示数据存储时的具体时间和日期。

　　Match Pattern VI：把输入的字符串分成3段来表示，如年、月、日。

　　Scan Form String VI：把输入的字符串转换为相关格式的字符串。

　　Concatenate String VI：把输入的字符串放在一个数组中输出。

　　Format Date/Time String：把输入的时间、日期字符串以规定的格式输出。

　　Replace Array Subset VI：用其它的数据代替索引所指数组中的数据。

　　Search 1D Array VI：从一维数组的第一个数开始寻找指定的元素。

　　Seconds To Da
