1. 用户背景
星星公司在某区设置生产和研发基地,为了满足星星公司的用电需求CONTROL ENGINEERING China版权所有,供电公司在某区建设了一个66KV的变电站CONTROL ENGINEERING China版权所有,给星星公司提供专线供电。同时星星公司委托某区下属服务公司为其厂区电力供应提供后勤服务工作。
在66KV变电站,某供电公司已经安装了专用电力负荷管理终端设备,该设备通过无线专用信道的方式向电力公司传输星星公司的用电数据。在此基础上,星星公司及服务公司两方均提出本地采集并显示用电负荷管理终端设备的数据的需求。本系统的用户因此有星星公司和服务公司两方。
2. 组网目标
服务公司和星星公司配电房,通过工控机远程读取66KV变电站负荷管理终端的数据,并通过定制的软件显示CONTROL ENGINEERING China版权所有,具体数据项见系统方案。
本地系统的两方用户均可以实现通讯全通道备份,保证在主用光纤链路发生故障的时候,用户可以切换到备用通道。
除规定的维护时间外,系统为7*24小时不间断系统。
3. 现场条件
66KV变电站距星星配电房1KM,已经铺设12芯光纤,光纤两头均在室内。
66KV变电站距服务公司300Mwww.cechina.cn,预计8月初将完成光纤的铺设,并为本地数据服务系统保留4芯,光线两头均在室内。
现场光纤为裸露芯线,需要通过尾线和光纤转换器现场施工,接入到相关设备。
变电站侧负荷管理终端装置附有一个RS232本地数据输出端口。
服务公司和星星公司各配一台工控机,配一个RS232数据接口。
4. 组网方案

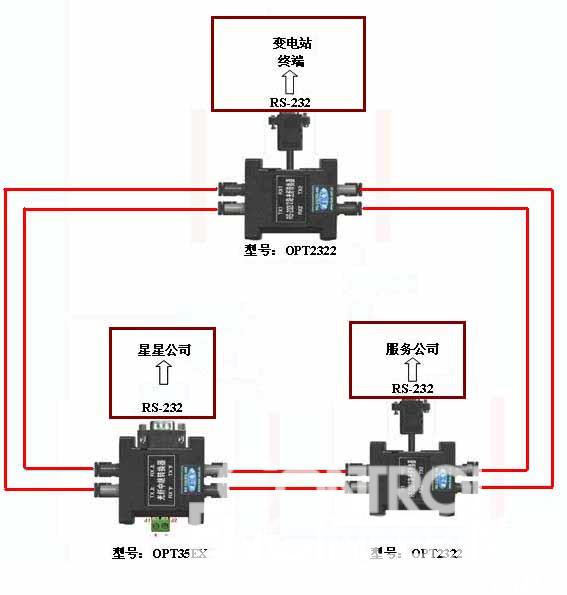

星星公司和服务公司均各有至少四路(两对)光纤用于本地系统传输数据,本方案设计为星星4路光纤中的两路(一对)接入终端CONTROL ENGINEERING China版权所有,两路与服务公司的两路短接,服务公司的另外两路(一对)直接接入终端。在正常情况下,星星公司通过主用链路与负荷管理终端进行通讯采集数据,服务公司通过与星星短接的光纤由星星的主用链路与终端连接采集数据。反之,在星星主用链路发生问题的时候,可以切换至服务公司侧至终端的备用链路,与终端进行通讯。在两公司短接线路发生问题的时候,又可以通过各自与终端的直接链路进行通讯。这样的组网方案可以最大限度的保证及时,可靠地获得变电站负荷管理终端的数据。
66KV变电站侧:
考虑到光纤传输距离较长,并支持总线方式。从星星和服务公司两地过来的数据可以以总线方式同时接入终端。终端实际和星星及服务公司光纤转换出口均为RS232口,因此终端端需要RS232转两路光纤转换器OPT2232,由于波仕光纤中继转换器OPT35EX支持多机通信,星星公司和服务公司两侧出口的光纤信号可以通过2路光纤到一路RS232转换器(OPT2232)合并接入终端侧RS232口。
星星公司配电房侧:
室内光纤出口接光纤转换器,主用链路光纤转换为RS232后,接入星星公司的本地系统主机;短接链路光纤转换为网口后,接入星星公司的本地系统主机。
服务公司机房:
室内光纤出口接光纤转换器,备用链路光纤转换为RS232后,接入服务公司的本地系统主机;短接链路光纤转换为网口后,接入服务公司的本地系统主机。
