1 引言

  　  可编程逻辑控制器（Programming Logic Controller, PLC）作为一台工业计算机，集数据的采集、处理、显示于一身，那么作为数据终端，数据的显示是完全必要的。虽然PLC本身有许多指示灯，可以观测到PLC的CPU单元、输入/输出单元及网络通信单元的运行工作状态，但无法显示PLC内部数据。计算机通过与PLC通信以及触摸屏都可以实现PLC内部数据显示，但价格昂贵，对一些小型不需要经常改动的系统来说更是浪费。本文采用拨码开关和数码管来显示PLC内部数据，操作简单、成本低廉，对实验教学和工程人员有参考价值。

　（1）应用行业：机加工、过程控制等。

　（2）使用产品：CJ1M（CPU22）， CS1W-ID211www.cechina.cn，CS1W-OD261

　（3）应用的主要工艺点及要解决的主要问题：内部数据的动态显示

　（4）应用方案简介：用高频率晶体管输出单元，结合高速定时器指令TIMH实现内部数据的动态显示。

2 动态数据显示

2.1 硬件系统设计

   　 LED数码管有7段显示灯，可以用来显示0～9间的10个数字。CJ1M系列PLC内部通道数据一般都是四位，如果用借用每个输出点来控制一个显示灯，那么一个数码管就需要7个输出点，这显然要占用大量的输出点，是不经济的。这里选用含有内置译码电路的数码管如CD4511CONTROL ENGINEERING China版权所有，可以把8421码自动译成7段码。8421码或BCD码用4个接口加选通信号，就可以显示一个数据位。将四个8421输入线组合与某个输出通道的最低四位相连，每个选通信号的输入信号与通道中剩下的四位相对应连接，这样一个输出通道就能显示PLC四位（一个字）内部数据。具体接线图如图1所示。

图1 PLC硬件接线图

    　注意，这里的PLC输出模块应选用晶体管或者晶闸管输出单元，而不宜采用继电器输出单元。因为继电器输出单元为有触点开关，响应慢、速度低，不适用于高频率的通断，也不适用于动态数据显示[1>。故图1中采用OMRON公司CJ1W-OD261（64点）晶体管作为输出单元，其在本PLC机架上的IO地址分配为6.00～9.15，这里用0006通道作为内部数据的显示通道。6.00～6.03为CD4511的数据输入端A、B、C、D，其中A为最低位，D为最高位， 为高电平时锁存数据，四位数据的 端由PLC的6.04～6.07分别控制，4个数码管共占用8个输出点。

2.2 选通信号的生成

   　 由于4个数码管 的线皆由一个I/O口控制，因此www.cechina.cn，在每一瞬间，4位LED会显示相同的字符。要想每位显示不同的字符，就必须采用扫描方式轮流点亮各位LED，即在每一瞬间只使某一位显示字符。使每位分时显示该位应显示字符，根据人眼视觉特性，当LED所加信号频率大于50Hz时,人眼不能感觉其变化，所以每位显示的间隔不能超过20ms，也就是说要在20ms之内分时的点亮所有LED，LED越多所分的时间越短，亮度就会不足；如果增加点亮时间，又会使扫描频率下降，有闪烁感容易造成人眼的彼劳，故常采用动态扫描方式[2>。这种扫描方式仅适用于LED不超过10个时的场合，本例中只有4只LED数码管，故可以选用此方法。

   　 CJ1M系列PLC有丰富的定时指令，其定时器类型有1ms、10ms和100ms，这里选用TIMH指令[3>，定时器的设定值为#1CONTROL ENGINEERING China版权所有，这样选通信号的周期为10ms。

2.3 同步化处理

   　 PLC采用循环周期扫描工作方式，指令的执行由上至下CONTROL ENGINEERING China版权所有，有左至右，前面的结果将影响后面；前一个周期的结果影响下一周期。PLC逻辑设计同步化就是设法实现：用脉冲信号控制输出及内部状态的转换，有脉冲作用的周期，执行指令才有效果；而且在脉冲信号起作用的这周期中，前面指令的执行结果，不改变后面指令的执行条件[4>。同步化处理的方法很多，在图2中是通过合理安排指令的先后顺序来实现同步的。

   　 图2中，系统上电，高速定时器开始定时，10ms后，其常闭触点断开，即T0输出一个脉冲，宽度为一个扫描周期。第一个脉冲到了， 6.04置位，成为前一行的指令执行条件CONTROL ENGINEERING China版权所有，但这时它的指令已经执行完毕，故在此脉冲作用期间，也不会有什么变化。依此类推，第四个脉冲之后，6.07置位，6.06复位，成为工作寄存器W0.00输出的条件，第五个脉冲到来，6.07复位，梯形图又回到初始状态，如此反复，分时实现四位数据的 端6.04～6.07轮流接通10ms。

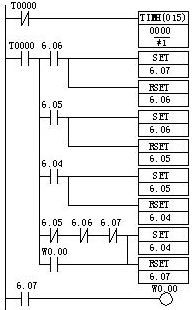

图2 选通信号的生成

2.4 数据显示
