本文主要介绍基于终端检测设备、GPRS、SCADA技术的一套自动化系统，对景德镇城市电网10KV配电线路进行远程实时监控，避免重大世故的发生。
    　1、前言
　　
   　 随着景德镇城市电网的不断发展，10kV 配电线路中间的联络和分段不断增多，线路越来越复杂，10KV线路上安装的是整定电流为600A、400A、200A的开关，平时负荷均较重，这样当线路出现过负荷、瞬时故障、永久故障等任一种情况，开关均会自动跳闸，而目前线路上没有任何监控设备，所以当出现跳闸断电时，供电部门往往并不知道，这给调度和抢修人员提出新的要求，即必须要十分清楚配电网的实际运行方式，否则会造成扩大线路停电时间、增大故障巡线人员工作量，更有可能会发生误调度、误操作，轻则引起配网事故，重则发生人身伤亡事故。为解决上述问题CONTROL ENGINEERING China版权所有，景德镇供电公司对10KV配电线路柱上开关进行远程监测，以便解决当前面临的问题。
　　
        配网柱上开关监测系统是基于终端检测设备、GPRS、SCADA技术

的一套自动化系统，系统将实时显示 10KV配电线路的柱上开关分/合闸状态，并显示电压、电流、功率、功率因数等数据，发现开关状态变位则配电终端主动上报，及时通知主站，主站自动通过GSM短信方式将信息通知给有关人员的手机上，使故障得到尽快解决。
　　
       实施该项目可以为供电企业带来如下好处：实时监视10KV线路的运行情况；减少停电时间，提高供电可靠性；减少检修工作量，提高工作效率；提高用户满意度；加强设备安全监视、预防事故；提高运行管理水平、提高运行的经济性；确保规划建设的科学性。
　　
        2、系统总体结构
　　
        近十年来，就有许多供电公司投运了配网自动化系统，一般是在配电变压器、柱上开关、开闭所安装相应的终端www.cechina.cn，通讯信道多为光纤方式，主站系统建设的庞大CONTROL ENGINEERING China版权所有，包括传统的SCADA、GIS、高级应用软件等www.cechina.cn，这样就造成配网自动化系统投资大，系统建设复杂，利用率低，实用化程度不高，造成了高投资低效率的系统产品。
　　
        针对景德镇供电公司的现状，考虑通过较低的投入，来实时获得配电网的运行状态，以降低电网的故障率，降低电网的停电时间，保障电网运行的安全、可靠。在通讯方式上，屏弃光纤通讯方式，采用基于无线的GPRS通讯方式；在主站系统配置上，功能实用化，即构建一个系统投资小、简单、可行、实用的自动化系统。该系统由配网柱上开关采集终端、GPRS网络和主站构成，如图1所示。

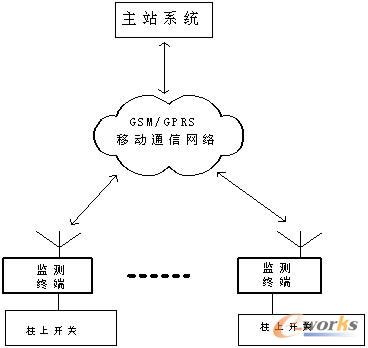

图1 配网柱上开关远程监测系统示意图

        2.1 终端监测设备
　　
        选用四方华能的CSF101型配电自动化远动终端，能采集交流输入电压，监视开关两侧馈线的供电状况；实时采集开关的正常电流和故障电流，并实现电流量的越限监测；采集状态量信息，具有重要状态量（如：开关位置、开关是否储能、保护动作或告警信号等）变位上报及时间记录功能；计算被测系统的频率、功率因数、有功/无功功率和统计电度；接受并执行遥控指令，控制开关的开、合等功能。
　　
        2.2 网络通讯方式
　　
        使用公用无线信道的GPRS通信方式CONTROL ENGINEERING China版权所有，无须投资建设无线网络，通信覆盖范围大，客户端设备安装施工方便，总体造价低。通讯组网如图2所示，图中S，L，CB分别指负荷开关、联络开关、断路器。

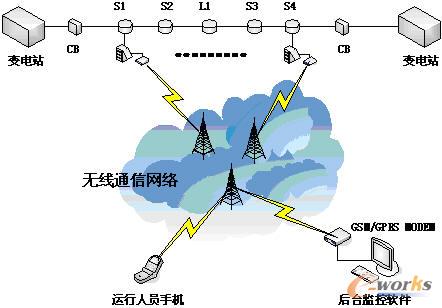

图2 系统的通讯组网框架

        2.3 主站系统
　　
        主站是监测系统的控制中心，主要负责控制对配电网络的实时监控；负责维护设备运行参数的设定；监视系统网络的通讯安全。
　　
        3、实施中的关键技术
