引言
目前www.cechina.cn,WLAN作为一种实现宽带无线IP接入的典型方式,由于其接入速率高、架构使用灵便、可支持移动计算、系统费用低及可扩展性较好等优点,越来越受到们的青睐。
本文将详细介绍一款支持802.11a/b/g协议的高速基带芯片,以及它在通信系统中的典型应用设计,包括硬件设计和驱动开发。
WT6104CLVG功能介绍
WT6104CLVG北京六合万通微电子技术有限公司生产的无线基带控制芯片。它是一款高度集成的无线局域网芯片,完整实现IEEE标准所规定的 802.11a/b/g基带信号处理、协议处理以及各种附加增强功能模块。完全支持802.11b/g和802.11a所要求的各种调制方式CONTROL ENGINEERING China版权所有,能够完整提供协议规定的1Mbps~54Mbps传输速率。该芯片还提供了大量的安全和加密算法,例如AES、TKIP、WEP、WPI等。针对移动设备的特点,它提供多种工作模式,其工作频率为40MHz,有效地降低了功耗。它能够与多种RF无缝集成,并提供了多种主机接口,如Cardbus、MiniPCI、 Memory接口。该芯片内部主要功能模块包括MAC、基带、ADC/DAC以及RF接口。向上提供HCI接口,向下提供RF和SPI配置接口。各模块功能如下:MAC模块完成了媒体接入层所规定的所有协议,其中包括安全和加密算法协议;基带模块完全支持802.11b和802.11a所要求的所有调制方式;ADC/DAC是低功耗、单通道、差分输入/输出器件,内部集成采样/保持放大器。芯片具有节能功能CONTROL ENGINEERING China版权所有,采用模拟电源3.3V、数字电源1.8V的双电源供电。芯片内部集成了44KB的存储单元。
无线模块硬件电路设计
WT6104CLVG与主控制器的接口设计

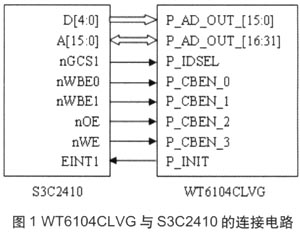

本设计的主控制器采用三星公司的S3C241O。通过TST_MOD[2:0]=3b:010将芯片设置为Memory接口工作模式,直接和 S3C2410的数据、地址、控制总线连接。P_AD_OUT_[15:0]接S3C2410的低16位数据总线D[15:0];P_AD_OUT_ [31:16]接低16位地址总线A[15:0];P_CBEN_[1:0]总线高低字节使能,低有效,分别接nWBE[1:0]引脚;P_CBEN_ [3:2]分别接nWE、nOE引脚。P_IDSEL片选信号接nGCS2引脚,P_INIT接EINT9外部中断引脚。具体连接电路如图1所示。
WT6104CLVG与RF收发器的接口设计
RF芯片采用络达科技公司的AL2230S。它是一款支持802.11b/g无线协议的收发芯片。

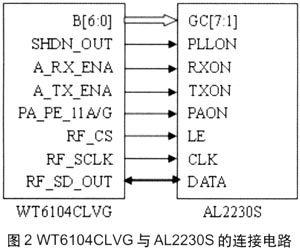

WT6104CLVG通过RF接口和AL2230S连接。SHDN_OUT RF使能控制信号接AL2230S的PLLON引脚。A_RX_ENA、A_TX_ENA接收、发送通道使能信号分别接RXON、TXON引脚。 PA_PE_11A、PA_PE_11G为802.11a/g模式使能信号,一起接PAON引脚。B[6:0]收发控制信号线接AL2230S的GC [7:1]引脚。TR_SW、TR_SW_BAR为收发切换控制信号。RF_CS片选信号接AL2230S的LE引脚。RF_SCLK、 RF_SD_OUT为IIC接口信号线,分别接AL2230S的CLK、DATA引脚,具体连接如图2所示。WT6104CLVG通过IIC接口来配置 AL2230S。
基带芯片和RF收发芯片分开虽然增加了设计难度控制工程网版权所有,但是设计起来更加灵活,可以根据需要选择发射功率大的收发芯片,从而增加数据的传输距离。
无线模块驱动软件设计
此设计采用微软的嵌入式操作系统Windows CE,下面详细介绍以WT6104CLVG芯片为核心的无线网卡的NIC驱动程序设计。
Windows CE平台下的网络驱动模型
Windows CE.NET引入了NDIS(网络驱动程序接口规范,Network Driver Interface Specification)。NDIS支持以太网(802.3)、802.11、IrDA、WAN以及令牌环网(802.5)微端口。NDIS库将网络硬件抽象为网络驱动程序。NDIS也说明了网络驱动程序间的标准接口,因此控制工程网版权所有,它将用来管理硬件的底层驱动程序抽象为上层驱动程序,NDIS支持以下几种
