随着LCD显示器逐渐进入电视机市场，对更高分辨率、更大面板尺寸和更深彩色深度的要求越来越高。所有些要求都需要更高的数据传输率。然而www.cechina.cn，对一条可靠的数据链路来说，在高传输率方面不应有任何的折衷。

       因此需要一种极具鲁棒性和可靠的接口解决方案，它能通过数量更少但工作在更高频率的数据线实现数据传送。与传统的多分支架构相比，被称为PPDS(点对点差分信令)的点对点接口架构可以确保利用更少的数据线实现从T-con(Tx)到CD(Rx)的可靠数据传输。意法微电子(ST)公司的PPDS设计团队目前正在开发相应的芯片，该芯片只需利用一对通道就能实现FHD/120Hz应用的可靠数据传输。

       PPDS的特性

       1. 给PCB设计带来的好处 PPDS使用的协议与其他接口不同。由于PPDS协议通过数据线传

       图1给出了应用PPDS所能获得的好处。由于数据输出引脚和其他控制线数量的减少，T-con尺寸变小了。由于每个CD内都有内部端接电阻CONTROL ENGINEERING China版权所有，因此数据线上不再需要单独的端接电阻。由于数据线数量少，伽玛考电压低，因此可以设计出很薄的PCB。

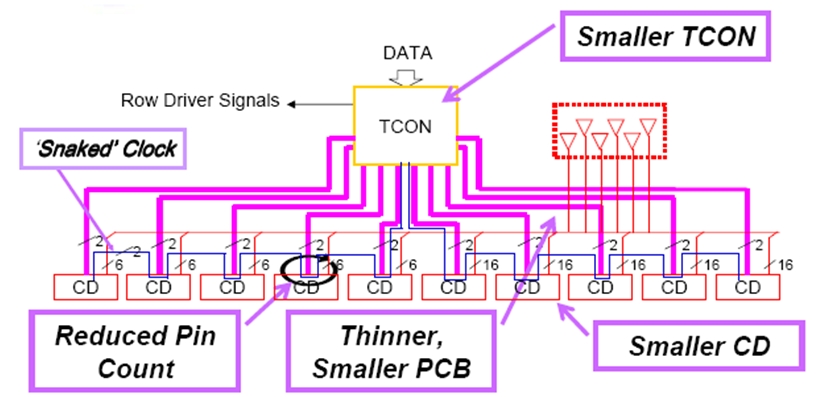

图1：PPDS应用实例。

       另外，数据传送特性也更好了，因为snacked时钟与PCD设计中的连线不交叠CONTROL ENGINEERING China版权所有，也无需过孔CONTROL ENGINEERING China版权所有，从而大大降低了电磁干扰(EMI)。另外一个好处是，正如后文要提到的那样，通过使用循环DAC，芯片尺寸也变得更小了。

       2. PPDS系统 图2所示的PPDS系统可以实现10位的颜色。当输入LVDS 10位信号时，内部的T-con查找表可以为驱动芯片内部的12位线性DAC生成12位数字Digital代码。

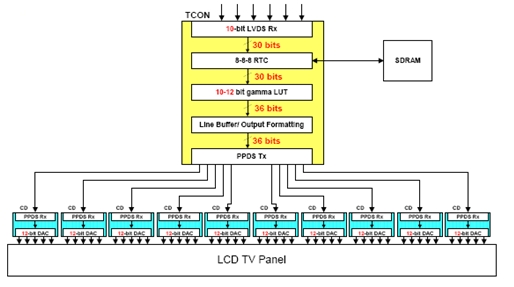

图2：PPDS系统框图。

       转换到12位的数字伽玛可以利用驱动芯片中的12位DAC实现10位颜色。

       3. PPDS数字伽玛 图3对数字伽玛系统和传统系统作了比较。传统系统通过安装在驱动芯片中的R-ladder可以再生8位的数字化数据。

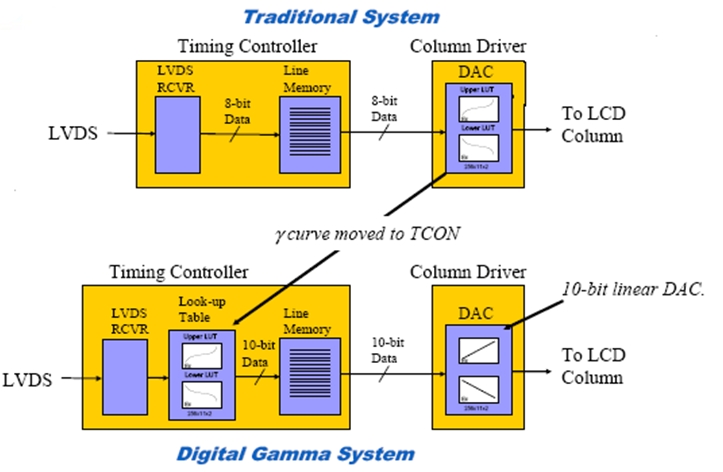

图3：数字伽玛系统。

       在数字伽玛系统中，驱动芯片中由查找表实现的现有伽玛信息为10位，查找表中的这10位是由驱动芯片中的线性DAC根据8位颜色输入再生出来的。

       4. PPDS协议 图4给出了通过数据线发送到协议的信息。诸如像素反转、电荷共享时间、线路延时补偿、预充电设置和黑帧(Black Frame)插入等信息都是在每根数据线上数据之前发送的。

图4：PPDS内部的协议信息。

       5. 水平线延时补偿(HLDC) 当面板尺寸很大时，由于门线负载的增加经常会导致信号延时，进而缩短充电时间。为了防止发生这个问题，连线两端都需要连接一个门驱动芯片，然而这样做不仅会增加成本，而且只能恢复50%的充电时间。

       PPDS可以通过将它分成6到8个输出时间来控制每个芯片或芯片输出，从而有效保护由于门信号延时造成的充电时间损失。这种情况下连线两端就无需使用门驱动芯片。源驱动芯片的输出也被控制到相同的门信号延时，从而使充电时间损失减至最少。

       6. 去偏移功能 可以在每根线中进行去偏移测试，以便选出最佳的时钟/数据延时，并在传送前保持每种配置或数据。

       用于LCD驱动芯片的DAC

       对LCD驱动芯片而言，DAC方法可分成R-DAC和C-DAC。R-DAC是如下所示的串联电阻(图5)
