双机冗余系统通常包括几个层次，即：硬件冗余、操作系统冗余、应用系统冗余。我们的解决方案指的是应用系统冗余CONTROL ENGINEERING China版权所有，具体说就是控制系统软件的冗余。而控制系统软件的冗余又包含两个方面的内容，即驱动程序的冗余和SCADA软件的冗余。

　　驱动程序的冗余主要是指驱动程序的热备方式。热备方式通常包括驱动程序的两种扫描方式，即两个驱动程序同时扫描同时接收或者只有一个驱动程序进行扫描。通常情况下，两个驱动程序同时扫描同时接收是不被采用的，主要是因为驱动程序和控制设备之间信道的限制，还有就是很难保证上行、下行数据的同步。所以我们建议采用第二种扫描方式，这样就必须在两个驱动程序之间建立主备关系。任意时刻个只有一个驱动程序进行扫描，也就是主驱动程序www.cechina.cn，而备驱动程序只进行接收，这样即可以保证上行扫描数据的一致性，也可以保证下行控制数据的唯一性。

　　SCADA软件的冗余主要包括：实时数据同步、历史数据同步、报警同步、控制输出的唯一性等几个方面。也就是说主SCADA是监视和控制的唯一的数据源，网络上所有的MMI（人机界面工作站）都必须通过主SCADA进行监视和控制；备SCADA必须保证同主SCADA的数据同步

。这里实时数据的同步主要依靠驱动程序数据的同步来实现；历史数据的同步www.cechina.cn，可以通过建立独立的历史数据服务器来实现，也可以通过在SCADA节点上建立历史数据恢复的功能来实现。现有的组态软件大多不具备这些功能，因此SCADA冗余的实现除了依赖组态软件本身提供的功能外控制工程网版权所有，还有额外的工作要做。

　　驱动程序有主备，SCADA软件有主备，都存在切换的问题；但是驱动程序的切换和SCADA软件的切换必须同步CONTROL ENGINEERING China版权所有，否则数据的唯一性和可靠性没有任何保障。所以驱动程序和SCADA软件之间必须建立联系用来协调各自的状态，保证不出现混乱。只有这样才能实现比较完善的双机冗余。

　　系统实例

　　项目名称： 自来水厂SCADA冗余系统
　　系统组成 ： Gateway：Motorola MDLC Gateway
　　RTU：Motorola MOSCAD RTU
　　通讯方式：无线
　　操作系统：MS WINDOWS2000 SERVER/PROFESIONAL
　　SCADA 软件：iFIX
　　MMI工作站软件：IFIX
　　SCADA 冗余软件：DUALSCADA
　　冗余驱动程序：OPC SERVER FOR MGT

　　功能简介 ： 主OPC SERVER FOR MGT负责通过Motorola MDLC Gateway 扫描无线连接的RTU，备OPC SERVER FOR MGT并不对RTU发送扫描命令，只是主驱动程序同步接收RTU上传的数据。同样数据控制输出由主驱动程序完成，数据控制输出不会发送到备驱动程序，即使发送到备驱动程序，也不会被执行。

　　SCADA 冗余软件DUALSCADA负责设置SCADA软件的主备状态和驱动程序的主备状态，保证主SCADA和主驱动程序在同一SCADA节点上是一致的；避免出现同一SCADA节点上出现SCADA软件状态和驱动程序状态不一致的情况。冗余软件DUALSCADA还会保证MMI工作站的数据显示和控制输出，都是从主SCADA和主驱动程序来执行；SCADA主备状态切换后，MMI工作站所连接的SCADA节点以会同步进行切换。

　　SCADA的主备切换和驱动程序的主备切换都是由DUALSCADA冗余软件来管理实现的。DUALSCADA冗余软件在主备SCADA之间传递信息，DUALSCADA冗余软件与驱动程序之间也在传递信息；这样DUALSCADA冗余软件就可以对切换条件作出判断；这些信息内容包括：Motorola MDLC Gateway 与 RTU之间通讯状态/质量、驱动程序与 Motorola MDLC Gateway之间的通讯状态、驱动程序与IFIX的连接状态以及主备SCADA之间的连接状态和运行状态等等。

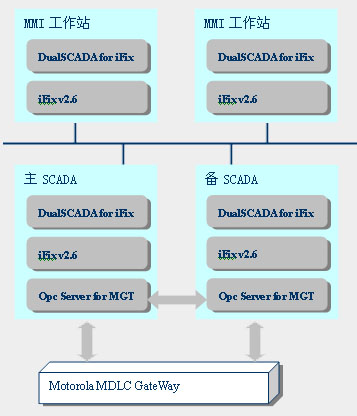

　　原理图如下：
