[摘要] 本文介绍在某食品加工生产线中使用的富士触摸屏和西门子PLC组成的Profibus网中如何建立通讯连接，以及触摸屏组态软件的设计，并且就其中出现的一些问题进行了分析，最后给出了解决方案。

　　关键词：触摸屏，PLC控制工程网版权所有，通讯

　　0 引言

　　随着计算机网络及现场总线技术技术的发展，PLC及触摸屏在工业控制和楼宇自动化中的应用非常广泛。现场总线技术及其总线接口模块、智能仪表、控制设备等组成的综合监控系统已成为当前自动化技术发展的一个重要方向。在工控领域，ＰＬＣ与触摸屏结合运用的技术已越来越为工程人员所了解与熟悉 ,由于触摸屏具有操作简便、界面美观直接、编程容易掌握、与ＰＬＣ通讯良好、抗干扰能力强等等特点 ,它正迅速地渗入各个行业 ,发挥自动化控制的最大优势。

　　PROFIBUS提供了两种通信协议：DP、FMS，富士UG系列的触摸屏支持其中的DP协议。富士触摸屏具有很强的兼容性，可以与近30个厂家的PLC通讯，兼容性极强，而且还可以和计算机通讯（开放式通讯协议）。

　　通过接口单元、UG031-P通讯卡及总线的连接，UG触摸屏可以作为从站和作为主站的西门子的S7-3

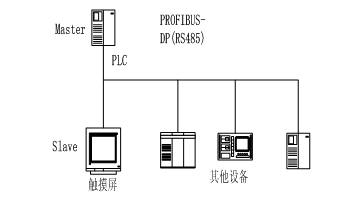

　　图一：PROFIBUS-DP的网络结构

　　1 系统结构

　　本文的背景为某食品加工厂某控制系统包括原料混料线、薯饼生产线、包装线等构成的主线系统，以及蒸汽锅炉系统、水系统、压缩空气系统、照明系统、通风系统和消防系统等构成的辅助系统。各系统位置比较分散，控制点较多，其中包括140多台电机，29台变频器，15个温湿度控制点。

　　由于系统比较复杂，控制采取分层控制策略CONTROL ENGINEERING China版权所有，由两台上位机完成工厂级的监控及数据管理功能，触摸屏和PLC完成现场级的控制，采用Profibus现场总线的方式进行通讯。上位机留有接口，可连接局域网和广域网控制工程网版权所有，以利于进一步的开发。其中数字输入点有900多点，数字输出有400多点，模拟量输入20个。

　　下面以这个食品加工厂为例，组成一个集中控制系统，系统结构如图二所示。

　　其中PLC(1)用于主系统，PLC(2)用于辅助系统。辅助系统的组成与主系统相似，因此图中省略了其构成。PLC选用S7-300系列的CPU315-2DP和S7-200系列的CPU226，PID模块为FM355C，通讯模块为CP342-5，扩展模块为IM153-1，I/O模块则使用到：数字输入模块选SM321、数字输出为SM322、模拟量输入为SM331。上位机选用西门子的工控机，它内置了PCI接口的CP5611卡用于与PLC通讯。

　　选用S7-300系列的CPU315-2DP是为了能进行扩展I/O模块以满足控制点数的要求，而用于扩展的IM模块的选型则是依据IM模块与中央控制器CPU315-2DP的距离。

　　由于所有的I/O模块均放在同一组控制柜里，因此选用了通讯距离在5米范围内的IM153-1[1]。当IM模块与中央控制器的距离较远时可以选择通讯范围为100米的型号的IM模块。

　　触摸屏选用富士UG420H-SC1，10.4英寸、128色STN显示，基于Windows95/98/NT操作平台下的专用组态软件，界面友好直观，易学易用，大大节省产品开发周期。编程软件中备有大量的图形库（开关、灯、棒图等）供选择，还可以根据用户需求编辑所需要的工艺图形，能够转换BMP文件和AUTOCAD中的DXF文件。

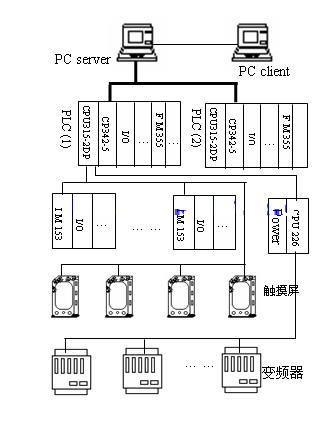

　　图二：控系统硬件组成及结构

　　2 触摸屏的通讯设置及界面设计

　　在硬件连接完成后，需要在组态软件中指定系统的硬件配置以及设置一些通信参数等等。首先制定所使用的触摸屏的类型，这里选择默认的UG420（640*480 10.4inches）；下一步指定和触摸屏通讯的PLC类型及型号，这里选SIEMENS S7-PROFIBUS；最后一步指定系统参数，首先是读区和写区，读区是指作为从PLC读入数据的缓冲控制工程网版权所有，如果系统中需要显示趋势图的话那么读区应当设大一些，一般设1000个字就可以了，写区用于显示存储屏幕的状态、页码、画面层叠以及报警状态等等。另外在对话框No.of Word Setting for I/O中需要指出触摸屏的MPI地址，以及传输的帧长度，MPI地址在PLC的硬件组态里已经定义好了CONTROL ENGINEERING China版权所有，两者必须一致，否则会出现通信错误。另外帧长度为32字节；奇偶校验为奇校验；数据长度8位；停止位1位；通讯方式RS-485。

　　UG00S-CW具有非常完善而强大的组态功能，在开发组态的时候，开发者可以不去考虑通信协议的问题，因为富士公司已经将这一切的技术细节都屏蔽掉了，它具有智能的寻址功能。在建立一个按钮时，这个按钮在PLC中的预先有定义（在西门子PLC中，无论是
