一．使用设备

　　1.      使用2台GSM的modem，型号是BM2403A。其规格参数如下

　　2.      2张中国移动的手机SIM卡（需开通WAP和数据传真服务）

　　◆ MODEM产品特征

　　为数据、传真、短消息和语音传输而设计的GSM/GPRS  MODEM

　　执行ETSI GSM Phase 2+的标准

　　类别4（2W @ 900MHz）

　　类别1（1W @ 1800/1900MHz）

　　活动SIM插槽

　　3V-5V SIM

　　◆ MODEM输出功率

　　2W-类别4，for GSM 900

　　1W-类别5，for GSM 1800

　　输入电压：5V-32V

　　输入电流：空闲<10mA，话音传输200mA for GSM 900 @ 12V

　　空闲<4.8mA，话音传输100mA for GSM 1800 @ 12V

　　温度：-20℃

　　-25℃ - +70℃存储

　　外部尺寸：98×54×25 mm

　　重量：130g

　　◆ MODEM附加服务

　　呼叫转移

　　多方通话

　　呼叫限制

　　电话簿

　　固定号码呼叫

　　呼叫等待或保持

　　呼叫线路认证

　　记费

　　红外线SIM数据传输

　　回声取消

　　SIM 工具包

　　SIM 锁

　　USSD

　　◆ MODEM基本特征

　　通话或紧急呼叫

　　最高速率，升级最高速率和半速率

　　双音多频功能（DTMF）

　　A5/1&A5/5加密算法

　　SMS：MT/MO/CB/PDU模式

　　◆ MODEM数据特征

　　数据线路异步传输和同步可达14www.cechina.cn,400 bits/s

　　波特率从300到115,200 bits/s

　　自动从2,400到19,200 bits/s

　　自动传真group3（class 1&2）

　　通话和传真转换 GPRS WAP

　　◆ MODEM接口

　　RS-232和声音通过15pin接口连接(RS-232针脚定义   2-Tx  3-Rx  5-Gnd)

　　电源通过4pin接都相连

　　SMA天线接口

　　活动SIM插槽

　　通过AT指令控制

　　3.      使用1台OMRON的C200HE-CPU42 PLC（带标准RS232通讯口）.

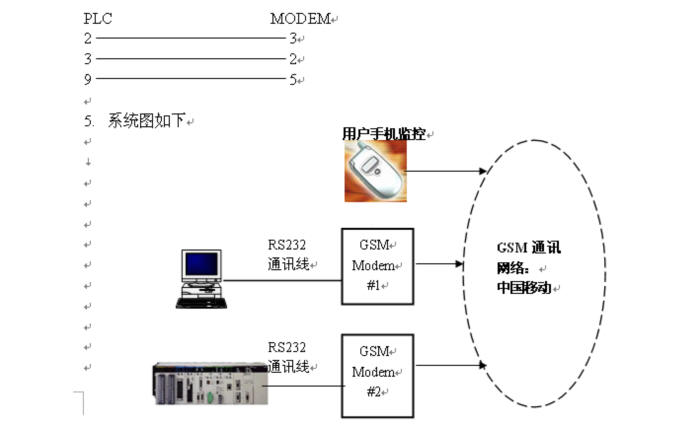

　　4.      接线

　　计算机与MODEM的线是自带的www.cechina.cn，PLC与MODEM的接线如下

　　二．试验步骤

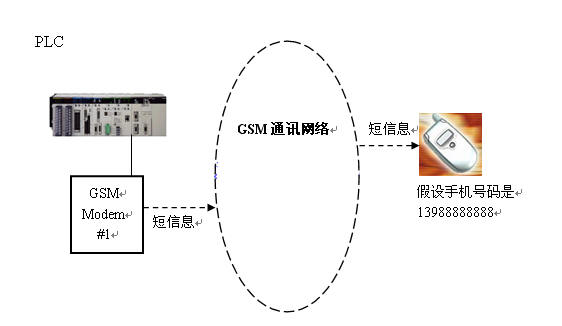

　　1.      PLC向用户手机进行呼叫，即发送短信息给管理者的手机，用于PLC处理时自动发送报警信息给用户。不管用户在什么地方，只要手机在中国移动通讯的网络覆盖范围之内CONTROL ENGINEERING China版权所有，就一定收到PLC的报警信息，从而做出相应的处理对策。

　　2.  PLC设置

　　DM6645:1001（使用无协议方式发送AT指令）

　　DM6646:0803（与MODEM设为相同的波特率1，8，1, N）

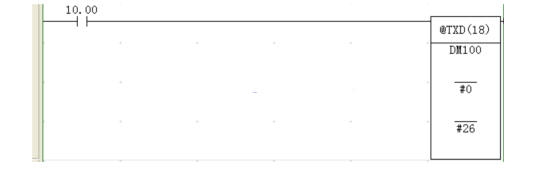

　　梯形图程序如下

　　使用无协议方式发送AT指令给GSM MODEM,从而实现MODEM将你设定好的信息以短信的方式发送给用户手机。

　　前面的执行条件10.00可以是一个报警的启动条件，一旦程序触发控制工程网版权所有，则将对应PLC内存中的报警内容以短信的方式发送给用户方。

　　发送内容为：

　　AT+CMGS="13988888888"<CR>Send Message by Text-Mode<Ctrl/Z>

　　//          目的手机号码|结束符|内容                  |发送符|

　　发送报警内容是：OK

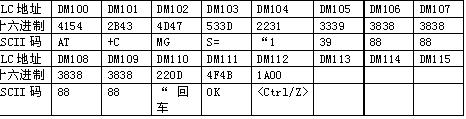

　　将以上发送ASCII内容全部转为16进制,存放在PLC的DM100中CONTROL ENGINEERING China版权所有，列表如下

　　则用户方
