无人驾驶系统在世界很多城市的轨道交通建设中得到广泛的运用。哥本哈根、新加坡、纽伦堡等已经投入使用运营。另外www.cechina.cn,还有如巴黎、马赛、柏林等城市正在考虑将传统的地铁改造成为全自动无人驾驶的轨道交通。这是由于无人驾驶车辆系统在现代交通中具有减少乘务人员、缩短行车间隔、高可靠性、自动转向控制等优点。
本文主要研究无人驾驶车辆的自动行驶控制方法。
1 系统设计

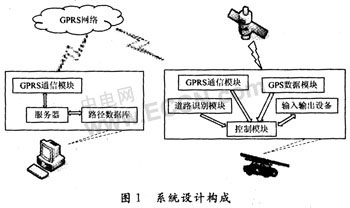

本系统主要由监控中心和无人驾驶车辆终端构成,如图1所示,而无人驾驶车辆终端又包含GPS,GISCONTROL ENGINEERING China版权所有,GPRS等部分:
(1)GPS(Global Positioning System,全球定位系统)是利用24颗人造卫星组成的卫星网CONTROL ENGINEERING China版权所有,可以向地球不断发射定位及时间信号。地球上的任何一个GPS接收机,只要接收到4颗以上的卫星信号,经过计算处理后就可报出GPS接收机的位置(经度、纬度、高度)、时间和运动状态(速度、航向)。本系统采用GPS是为了使车辆在行驶过程中能够准确显示自己的位置。
(2)GIS(Geography Information System,地理信息系统)是在计算机硬件、软件系统支持下,
(3)GPRS(General Packet Radio Service,通用分组无限业务)是在GSM((Global System)全球移动通信系统的网络基础上叠加的一个专业的高速数据通信网络,共用GSM频率(900/1 800 MHz)。共享GSM网络绝大部分基础设施。可以接人基于TCP/IP的外部网络,具备了Internet所能提供的一切功能。本系统采用GPRS作为车载终端与监控端无线通信桥梁CONTROL ENGINEERING China版权所有,主要是考虑到他有资源利用率高、传输速率高、接人时间短、网络覆盖面广等几个优势。
(4)射频识别读卡器。射频识别技术在交通系统一般用于高速公路站上不停车收费,车牌自动识别或者停车场定时收费等。这些系统是将标签放置在车载终端上,在地面上安装天线、射频模块和计算机,利用射频模块中读写器来进行一定范围内的射频识别。射频识别模块通过装有标的车辆接近传感器来判别是否有车辆通过。识别模块在一定区域内产生微波信号,当车辆进入该识别区域时,就能激活标签。标签将数据反射给识别模块,射频读写器完成数据读取。
2 车辆终端硬件构成
车辆终端由GPS接收模块、GPRS接收设备、主控制模强、读卡器模块、显示模块和输入操作模块构成,系统框架如图2所示。
(1)自主悬挂式独轨车体上装有嵌入式控制系统,主要用于对整个车辆的控制以及各个模块之间的调度。主控制模块芯片采用了飞利浦公司生产的LPC2000系列处理器,该系列产品是基于一个支持实时仿真和跟踪的16/32位ARM7TDMI-STMCPU的微控制器,并带有0/128/256kB嵌入的高速片内FLASH存储器。片内128位宽度的存储器接口和独特的加速结构使得32位代码规模降低超过30%,而性能的损失却很小。
通过在该系列处理器芯片的基础上扩展一系列完整的通用外围器件,使系统硬件成本降到最低,并且根据设计需要再进行裁减,就能为本车载系统提供一个低功耗、低成本、高性能的方案。
(2)该系统以GPRS无线传输方式与因特网保持连接,与轨道交通信息网站交换数据。本系统采用了BenQ公司生产的M22模块,他符合ETSIGSM phase 2+标准和 AT指令集,支持GSM语音数据传真短消息和GPRS数据传输。
(3)显示模块主要是用来显示车辆行驶状态,包括地理信息位置,路径采集情况等。本系统采用TFT6758液晶显示模块控制工程网版权所有,工作电压为3.3 V,内带白光LED背光灯。由于液晶模块内部包含了HD66781和HD66783液晶控制驱动,因此他可以直接使用8位、16位或者18位总线方式与控制器相连接。
(4)输入模块功能是通过按钮查阅通过读卡器接收到终端的路径信息。
(5)GPS模块用来对车辆进行定位。本系统采用M12定位模块,Motorola公司生产的导航设备,具有很低的功耗,支持RTCM(Radio Technical Commission forMaritime)格式的差分功能,采用NAEA0183格式输出。该接收器在汽车定位和调度系统中应用广泛。
3 终端软件部分程序设计
本系统由于使用ARM7做主要控制器,考虑到资源的利用,采用μC/OS-Ⅱ来作为操作系统。μC/OS-Ⅱ是一个完整的、可移植、可固化、可剪裁的占先式实
