摘  要：  本文将介绍台达触摸屏在某电力系统整流逆变电源控制系统上的应用。在此项目中，通过台达HMI宏指令将西门子S7-200PLC、漏电巡检仪、电池巡检仪、上位机集成在一个系统应用项目里面分享数据。

　　关键字： 人机界面 宏指令 一屏多机

　　1 引言
　　某配套厂商是电力系统单位，电力对设备的可靠性要求很高，因此厂商对所使用工控产品性能和可靠性有很高要求。该整流逆变电源控制系统中上位机电源监控软件使用电力系统通用的CDT规约（供电网微机远动循环式规约），巡检仪支持MODBUS RTU协议www.cechina.cn，而且要求交换的数据量较大，这样一来，在编写HMI软件时工作量很大，尤其是宏指令这块，并且使用了背景宏、初始化宏、CLOCK宏、执行前/后宏、画面CYCLE宏、子宏等多类宏，分散在很多的画面中。一但开发成功，很难被替换。目前，该客户已经逐渐开始批量使用台达HMI，而且很认可其品质。加之电力系统正在进行大规模的改造，市场前景非常光明。预计在不久的将来，三万五以上的变电站会出现很多台达触摸屏的集成应用项目。

　　2 系统概述
　　系统用于电力局整流逆变电源控制，西门子200PL

C完成开关量和模拟量采集和控制控制工程网版权所有，漏电和电池巡检仪采集整流逆变电源的实时参数，上位机通过与HMI的通讯实现控制层设备状态的监视和历史数据的保存及管理，台达HMI实现本地监控以及此系统通讯的枢纽。从整个系统的架构来看，充分利用了台达AE系列触摸屏3个通讯口可以兼容3种不同协议的能力CONTROL ENGINEERING China版权所有，实现了这个控制层设备的连网。另外，强大的宏指令也保证了系统功能的实现。

　　从图1台达DOP触摸屏应用系统可以看到，触摸屏的COM1口使用RS232方式连接上位机www.cechina.cn，上位机的软件通讯协议为CDT，对于特殊协议可以使用台达触摸屏丰富的宏指令实现。COM2口使用RS485方式连接多台电力巡检设备，这些设备均支持MODBUS RTU格式，在使用宏指令编写通讯程序时根据MODBUS格式很容易就建立好了通讯程式。COM3口使用RS485方式连接西门子S7-200PLC，波特率使用19200bps。

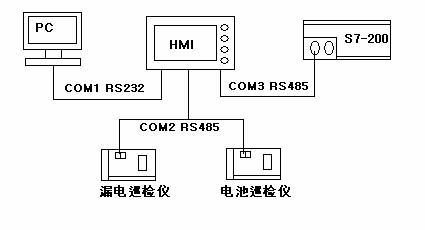

　　图1台达DOP触摸屏应用系统

　　3 Screen Editor软件编写
　　根据系统前景及架构介绍，描述三个通讯口建立连接技术。

　　3.1与西门子S7-200通讯程序的编写
　　（1）建立一个新文件。启动Screen Editor软件，建立一个新文件，【设定模组参数】的设置如图2所示。

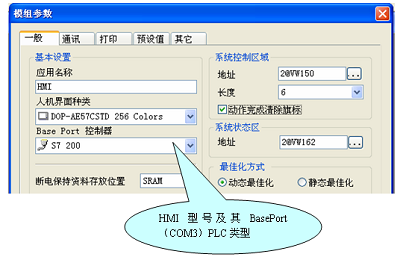

　　HMI型号及其BasePort（COM3）PLC类型



　　                                                                             图2  建立一个新文件

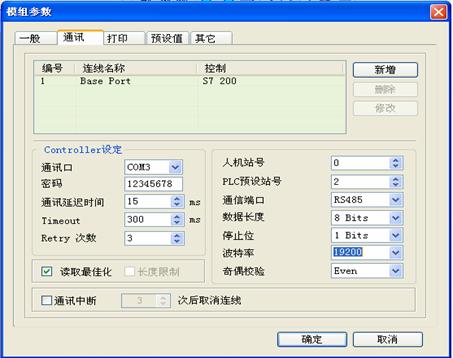

　　（2）模组参数的通讯设置。在通讯设置里要选对通讯口，通讯格式（本例为8，E，1，19200bps）,PLC站号。 通讯格式，站号要与所要连接的控制器一致。这样与S7-200的通讯就建立好了，参见图3。



　　3.2 与上位机通讯宏指令的编写
　　（1）初始化。Initial Macro初始化宏在触摸屏上电后运行一次CONTROL ENGINEERING China版权所有，此案例使用初始化宏来设定通讯协议：

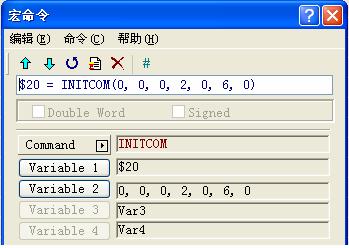

　　（2）设定通讯协议。INITCOM → COMPORT的起始化，用来设定通讯协议：

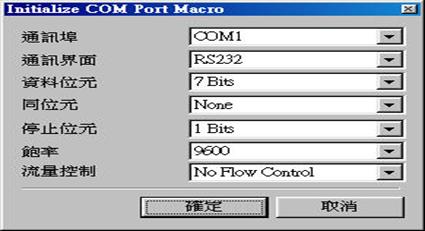

　　（3）Variable2设定。INITCOM中Variable2的设定（通讯协议）：
　　其中：

　　·Flow Control：流程控制，传输数据时，由于实时压缩、除错等新的传输处理技术，使通讯的速度和正确性大幅提高，但也使计算机和人机间数据传输的速度往往会远大于之间真正的数据传送速度，为确保数据安全及完整传送于计算机与人机之间，因此要有传送流程的控制。

　　·No Flow Control：不加以设定。

　　·CTS/
