基于nRF401芯片的医院无线护理呼叫系统的设计

2008.04.30阅读 2585

  1 引言

  伴随着医疗体制改革的不断深化和医疗事业的飞速发展,越来越多的们需要迅捷、方便地得到医院的各种各样的医疗服务,必将使医院之间的竞争日趋激烈。

  这使得衡量一个医院的综合水平高低www.cechina.cn,不再仅局限于软、硬件的建设上,更要比服务。临床呼叫求助装置传送临床信息的重要手段,关系病员安危,传统的有线呼叫系统历来受到各大医院的普遍重视。如果采用无线传输CONTROL ENGINEERING China版权所有,会节约布线和改造线路的资金,为医院节约成本,并且及时、准确、可靠、简便可行,比目前的同类产品更能受到医院及病人的认可,有更强的竞争力,能大量推广。

基于nRF401芯片的医院无线护理呼叫系统的设计如图


  传统的病房呼叫系统采用的都是有线传输,很难做到隐蔽和美观,安装维护都不方便,抗电气干扰能力也不强。为克服以上不足,如果采用一种无线的病房呼叫监护系统,在医院的病房里每个床位边都装有一个呼叫按钮,当病人需要帮助时,按下呼叫按钮,护士办公室里呼叫显示板上相应房间号的指示灯点亮并进行语音提示,同时在走廊里安装一个电子显示牌,使值班护土能及时的知道哪个房间的病人需要帮助或需要进行抢救。

基于nRF401芯片的医院无线护理呼叫系统的设计如图


  本文使用专用射频模块nRF401,并使用单片机控制,其原理简单,使用的芯片集成度高

,性能稳定,并且造价相对也低。每个分机有惟一的地址码,主机对呼入的号码进行存储,确保呼叫信息不丢失,终端数码管循环显示呼叫地址及声音报警,系统稳定可靠,具有很好的应用前景。

  2 系统硬件设计

基于nRF401芯片的医院无线护理呼叫系统的设计如图


  系统分为呼叫分机和接收主机。分机用来进行呼叫www.cechina.cn,编码使用单片机完成,分机的核心电路即是单片机与射频芯片的连接电路。主机负责接收分机发来的信号,并进行解码、显示和报警,主机上设有键盘用于翻查和删除。

  2.1 系统原理框图
  系统的原理框图如图1CONTROL ENGINEERING China版权所有,图2所示。

  2.2 nRF401介绍
  2.2.1 nRF401主要性能
  nRF401是挪威Nordic VLSI公司最新推出的单芯片RF收发机,专为在433 MHz ISM (工业、科研和医疗)频段工作而设计。nRF401使用具有较强抗干扰能力的FSK频率(Frequency Shift Keying)调制方式,改善了噪声环境下的系统性能,采用DSS+PLL频率合成技术,工作频率稳定可靠。与ASK幅移键控(Amplitude Shift Keying)和OOK开关键(On Off Keying)方式相比,这种方式的通信范围更广,特别是在附近有类似设备工作的场合。

  其主要特性如下:
  (1)工作频率为际通用的数传频段;
  (2)FSK 调制,抗干扰能力强.特别适合工业控制场合;
  (3)采用PLL频率合成技术,频率稳定性极好;
  (4)灵敏度高,达到-105 dBm(nRF401);
  (5)功耗小。接收状态250 mA,待机状态仅为8 A;
  (6)最大发射功率达+10 dBm;
  (7)低工作电压(2.7 V),可满足低功耗设备的要求;
  (8)具有多个频道,可方便地切换工作频率;
  (9)工作速率最高可达20 kb/s(RF401);
  (10)仅外接一个晶体和几个阻容、电感元件,基本无需调试;
  (11)因采用了低发射功率、高接收灵敏度的设计,使用无需申请许可证,开阔地的使用距离最远可达1000 m(与具体使用环境及元件数有关)。

  2.2.2 nRF401引脚介绍
  nRF401的引脚如图3所示。

  CS:频道选择,CS=0 选择工作频道1,即433.92 MHz;CS=1选择工作频道2(即434.33 MHz)。连接AT89C51的P2.5脚;
  Dout:数据输出,连接AT89C51串口RXD;
  Din:数据输入,连接AT89C51串口TXD;
  PWR-UP:节能控制,PWR-UP=1正常工作状态www.cechina.cn
  PWR-UP=0 低功耗节能状态。连接AT89C51的P2.6脚;
  TXEN:发射接收控制,TXEN=1时,nRF401为发射状态。TXEN=0时,nRF401为接收状态,连接AT89C51的P2.7脚;
  ANT1和ANT2是接收时信号的输入,以及发送时功率放大器的输出。连接nRF401的天线是以差分方式连接到nRF401的,在天线端推荐的负载阻抗是400Ω。
  2.2.3 nRF401的典型连接

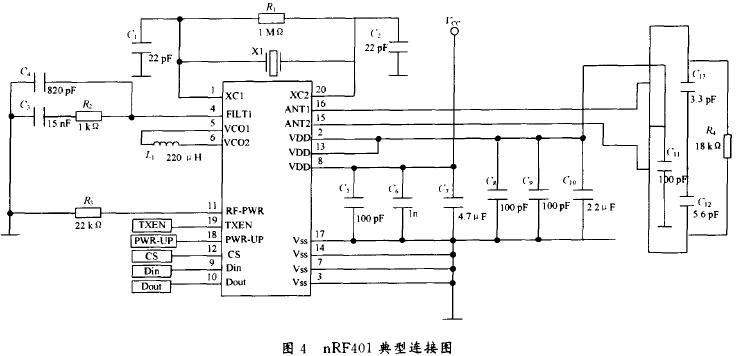

  nRF401的典型应用连接图如图4所示,可直接用于单片机或计算机RS 232串口异步传输。

  从图4中可以看到,外围元件很少,包括一只基准晶振及几只无源器件,没有调试部件,天线用微带天线直接设计在线路板上,这给研制及生产带来了极大的方便。图中L1电感需要用高Q值高精度的贴片绕线高频电感(Q>45),晶振X1需要用高稳定晶振,电容元件应选用高稳定贴片元件如NPO高稳定电容,以确保其性能。

  2.
