整合网络CC-Link IE技术

　　CC-Link协会最新提出的基于以太网的整合网络“CC-Link IE”，不仅能满足当今飞速发展的制造业对高速且大容量的工业用网络的需求，而且也能很好的实现从信息层到现场网络的纵向整合。
　　CC-Link IE适用于工业网络的控制，可以通过设备管理、设备维护、数据收集等功能实现系统整体的最优化。它在继承了CC-Link循环通信技术的同时，并基于以太网整合了从控制层网络到现场和运动控制网络控制工程网版权所有，实现了无网络层次的无缝数据传送。

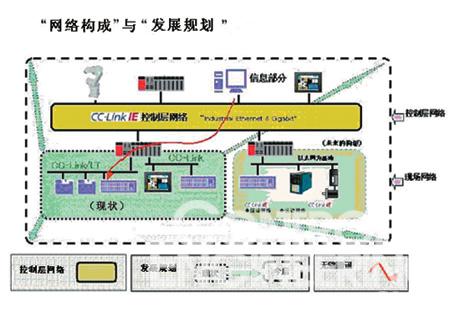

　　网络构成与发展规划，如图所示。

　　CC-Link IE 控制层网络的主要具有以下特点：
　　高速·大容量：CC-Link IE控制层网络在物理层上依据IEEE802.3z（1000BASE-SX）标准，实现了通信速率为1Gbps的高速通信。并且各设备间实现了最大256Kbyte的大容量网络共享内存。
　　纵向整合：用户可不管网络层次，可将CC-Link IE控制层网络、CC-Link、CC-Link IE现场网络、CC-Link IE运动网络的全部设备看作是连接在同一层网络上进行编程。
　　循环通信：CC-Link IE控制网络继承了CC-Link所采用的控

制数据循环通信方式。通过循环通信，实时更新最大256Kbyte的大容量网络型共享内存。即使进行瞬时通信，也不影响循环通信速率，可进行稳定控制。
　　以太网技术：CC-Link IE控制层网络的物理层、数据链路层采用以太网技术，提高了设备器材的易购买性以及设备的可选择性。
　　基于以上特点，可以看出CONTROL ENGINEERING China版权所有，CC-Link IE 控制层网络具有通过网络型共享内存www.cechina.cn，各设备可以共享控制数据。用户可通过对共享内存的读写进行通信设计，而不需要具备网络连接的应用程序与知识。因此，即使不具备网络知识，也可简单进行网络的控制数据编程。另外，CC-Link IE控制层网络很好的继承了CC-Link概念的通信协议。
　　同时，CC-Link IE 控制层网络成功实现了1Gbps的通信速率，通信控制方式采用令牌方式。此种令牌方式在传输过程中，由于不发生帧冲突，提高了通信容量，特别适用于追求定时性通信的网络。而在网络构成上www.cechina.cn，CC-Link IE可以构筑单层网络（最大连接120台设备），也可以构筑多层网络（最大连接239台设备），使用户可以灵活的配置网络系统。
　　在RAS方面，CC-Link IE控制层网络使用了二芯电缆，构成双重环的标准传输路径www.cechina.cn，一旦检测出电缆断线或出现异常情况时，可将异常部分切断，正常站间仍继续进行循环传输。这在最大程度上保证了系统运行的可靠性和稳定性。
　　整合网络CC-Link IE是在目前成为亚洲事实标准的CC-Link发展出来的网络。CC-Link 协会立志不断发展CC-Link IE技术，为世界制造产业做出更大贡献。

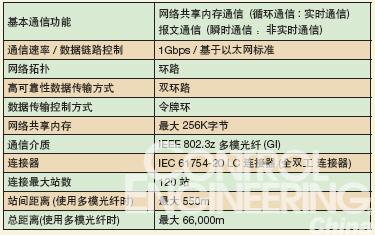

　　附表1   CC-Link IE 控制层网络规范
