1 前言
   　 短纤维产品如涤纶中空纤维、三叶纤维、七孔中空纤维、十孔中空纤维本、以及各类阻燃纤维、抗菌纤维、加硅纤维（PP棉）等，它具有手感好、弹性、蓬松度高的特点，产品适用于生产喷胶棉、无纺布、针刺布、服装、玩具、枕芯填充料、踏花被、人造毛皮等等。由于该产品畅销国内国际市场，很多企业都在对老线进行技术改造或是引进新的生产设备。本文就是针对该系列设备推出的成熟的变频技术方案。

   　 短纤维设备包括前纺处理和后纺处理两大设备。其中后纺设备和工序包括：集束----牵伸浸油----卷曲-----热定型----切断----打包-----检验----成品----出厂。其中最为重要的是从牵伸到卷曲的工艺过程，该流程中共有4个传动机构（一道牵伸、二道牵伸、三道牵伸、卷曲），在传统的工艺中采用一台大电机通过机械齿轮来单轴控制4个传动。由于单轴传动的弱点逐渐凸显出现，如齿轮箱损坏率高、牵伸比调节困难、单轴容易断裂等。因此在目前进口的化纤后纺设备中基本上都采用独立变频传动的方式来实现。

   　 在采用独立变频传动的同时，有二个最重要的问题必须要加以解决：（1）发电及能量反馈的问题；（2）同步牵伸的问题。二者都是由于化纤后纺工艺的需要，后纺的一个重要任务就是要使纤维丝通过牵伸速度的不同来达到工艺要求，这就导致了一道和二道牵伸经常处于发电状态；同时必须保证4个独立传动在加减速和恒速中同比例升速，这就引出了同步牵伸的问题。

　　2 多电机传动系统的建构
    　在化纤后纺的4个独立传动辊中，为保持一定的牵伸比，通常一道牵伸和二道牵伸处于发电状态，三道牵伸和卷曲则处于电动状态。

   　 2.1 电动和发电
    　通常从变频器调速系统的二种运行状态，即电动和发电。在变频调速系统中www.cechina.cn，电机的降速和停机是通过逐渐减小频率来实现的，在频率减小的瞬间，电机的同步转速随之下降，而由于机械惯性的原因，电机的转子转速未变。当同步转速w1小于转子转速w时，转子电流的相位几乎改变了180度，电机从电动状态变为发电状态；与此同时，电机轴上的转矩变成了制动转矩Te，使电机的转速迅速下降，电机处于再生制动状态。电机再生的电能P经续流二极管全波整流后反馈到直流电路。由于直流电路的电能无法通过整流桥回馈到电网，仅靠变频器本身的电容吸收，虽然其他部分能消耗电能，但电容仍有短时间的电荷堆积，形成“泵升电压”，使直流电压Ud升高。过高的直流电压将使各部分器件受到损害。

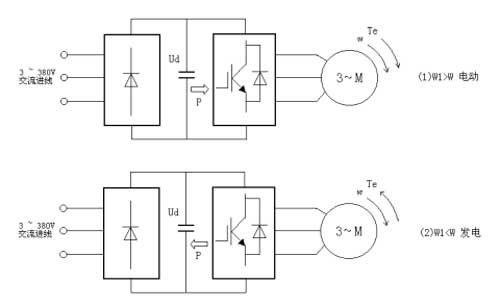

            图一  变频器调速系统的二种运行状态

    　如何处理再生电能呢？最简单的办法就是能耗制动，它采用的方法是在变频器直流侧加放电电阻单元组件，将再生电能消耗在功率电阻上来实现制动CONTROL ENGINEERING China版权所有，但是由于一道和二道牵伸传动始终处于发电状态，其发电功率是相当可观的，在实际操作中，需要有庞大的制动电阻群。因此如何将该电能利用起来，是一个急需解决的问题。

  　  2.2 多电机传动控制的建构
    　对于频繁启动、制动，或是四象限运行的电机而言，如何处理制动过程不仅影响系统的动态响应，而且还有经济效益的问题。于是www.cechina.cn，回馈制动成为人们讨论的焦点，然而目前大部分的通用变频器还不能通过单独的一台变频器来实现再生能量。为解决这个问题，本文介绍了一种共用直流母线方式的再生能量回馈系统，通过这种方式控制工程网版权所有，它可以将制动产生的再生能量进行充分利用，从而起到既节约电能又处理再生电能的功效。

   　 多传动控制回路包括直流输入回路、直流母线供电回路、若干个逆变器（或是具有输入缺相保护的通用变频器），其中电机需要的能量是以直流方式通过PWM逆变器输出。在多传动方式下，制动时感生能量就反馈到直流回路。通过直流回路，这部分反馈能量就可以消耗在其他处在电动状态的电机上，制动要求特别高时，只需要在共用母线上并上一个共用制动单元即可。

   　 图二接线是典型的共用直流母线的制动方式，根据化纤后纺设备的特点，一道牵伸M1和二道牵伸M2在正常工作时处于发电状态，三道牵伸M3和卷曲M4则处于电动状态。由于M1和M2发电是由于3道牵伸的电动所引起的，该2台电机所产生的回馈能量足以消耗到处于电动状态下的M3和M4中，而不会引起直流回路母线电压的升高控制工程网版权所有，这样就完全解决了再生能量
