1 引言
近年来,随着我国自动化技术的提高,工厂自动化也上了一个新台阶。PLC作为一个新兴的工业控制器,以其体积小,功能齐全,价格低廉,可靠性高等方面具有独特的优点,在各个领域获得了广泛应用。
作为国内最大的印刷机生产厂家---北人集团公司,为了使产品性能稳定,易于维护,我们采用了以PLC为主控器的控制方案。由于双色印刷机要求易于操作,精度高,故其输入,输出点较多,因此采用了双机通讯。上位机采用三菱FX2N-80MR+32EX+4D/A,主要负责主传动的控制,各机组离合压的控制www.cechina.cn,以及气泵,气阀的控制等。下位机采用三菱 FX2N-64MR+4A/D,主要负责水辊电机的控制CONTROL ENGINEERING China版权所有,主传动的调速输出,调版电机数据采集等。同时选用了一台三菱5.7寸触摸屏,主要负责水辊电机速度显示,调版显示CONTROL ENGINEERING China版权所有,以及整机故障显示等。本系统运行可靠www.cechina.cn,维护方便,操作简便直观,大大提高了胶印机的档次,受到用户好评。
2 系统结构
本系统结构图如下:
其中,上位机与下位机采用了RS485通讯,通讯方便,可靠。对多色机而言,安全因素很重要。在设计中
由于印刷机是一个精度较高的机械,印刷品的好坏一方面在于机械加工以及安装的精度,另一方面,也取决于水路,墨路的平衡以及合压的准确性。双色机的每一色组,都有水路和墨路装置。为了便于水辊速度的调节,每根水辊都用一个变频器控制,同时,主电机速度也需要变频器调节。因此,为了实现多路速度调节,我们采用了三菱4D/A数模转换器,它将PLC方给出的数字量,根据相应的算法,转换成0~10V直流电压输出,很好地实现了多路速度调节要求。
在印刷过程中,调版是一个比较繁琐的过程。尤其对多色机来说,各组版对正的精度会对印品产生很大的影响。如果套印不准,印刷品就会出现字面重叠或影像不清。一般来说,印版轴向调节范围为-2mm~+2mm ,周向调节范围为-1mm~+1mm。如果使用手动调版,会浪费很多时间,而且精度不高。为了实现自动打版,我们在版辊上安装了电位器,通过电位器将模拟量传送给4A/D,经过PLC处理,可将版辊的转动精度很好地控制在打版范围内。
触摸屏作为一种新型的人机界面,从一出现就受到关注,它的简单易用,强大的功能及优异的稳定性使它非常适合用于工业环境。用户可以自由地组合文字,按钮,图形,数字等来处理或监控管理随时可能变化的信息。随着机械设备的飞速发展,以往的操作界面需由熟练的操作员才能操作,无法提高效率。但使用人机界面,能明确指示并告知操作员机器设备目前的状况,使操作变得简单生动。使用触摸屏,还可以使机器配线标准化,简单化,同时也能减少PLC控制所需的I/O点数,降低生产成本,也相对提高整套设备的附加价值。三菱触摸屏和三菱PLC有很好的通用性,能在线监视并修改程序,不必很麻烦的重复插拔接口。
3 软件设计
3.1 给纸设计

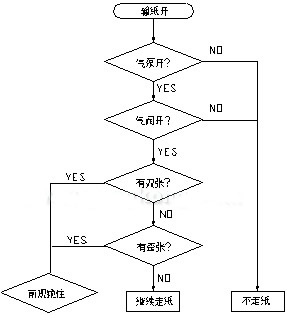

印刷机整体的电气设计还是比较复杂的,对时间的要求也很严格。在机器的很多地方装有接近开关,用来检测不同的时间点。在印刷过程中,走纸的好坏是影响机器质量的一个重要环节。所谓纸走的好坏,指的是无歪张,双张等现象,如果有歪张,双张现象,在高速情况下,就会将走坏的纸,卷入机器内,从而破坏胶皮,给用户带来很大损失。此过程流程如下:
在实验中,我们发现,按照上述流程编制的程序,在低速没有问题,但速度增高至7000r/h后,就会出现歪张锁不住现象。究其原因,主要是因为光头反应时间和磁铁动作时间滞后造成。程序在执行过程中,采用循环扫描方式,为了让电磁铁输出提前,在设计中,我采用了中断和三菱编程指令的输入输出刷新指令www.cechina.cn,使电磁铁输出立即执行,提前了电磁铁动作时间,即使在12000r/h的速度下,也能很好的锁住有故障的纸张,解决了给纸的一大难题。
3.2离合压设计
离压,合压在印刷中具有很重要的作用。离合压的准确性,对印品质量的好坏有着直接的影响。合压过早,会弄脏压印辊筒,给操作带来很多不便;离压过早,会使最后一张纸印不上完整的图案,造成纸张浪费。
在设计中,离压,合压的程序流程如图所示:
印刷时,版辊筒与胶皮辊筒先合压,胶皮辊筒与压印辊筒后合压。在我们的机器中,合压全部采用了气动装置,每个气缸都有一个动作时间。由于印刷速度是多段速,在3000~12000r/h之间
