摘   要： 本文从应用角度提出了一种新的局域网IP电话的软硬件设计方案，即以AT75C220开发板作为硬件平台，在mClinux操作系统下采用H.323协议栈开发局域网IP电话终端，并对实现中的关键问题列举了一些高效的处理方法。

　　关键词： IP电话；网关；实时操作系统；高级精简指令集计算机；

　　前言

　　由于计算机网络技术发展与更新比PBX快，设备价格降幅大，建立一个以Internet(或Intranet)为基础的IP电话网络，以替代传统电话设备系统成为企业的目标。

　　局域网IP电话

　　局域网IP电话使用统一的网络通信设备和布线来传输话音和数据。 在传统的PBX (专用小交换机)系统中，话音呼叫通过与办公PBX连接的一系列标准话音线路进入办公室，即通过一种专用设备在标准的电话配线上接收和疏导话音业务量。然而在LAN电话话音网络中，话音呼叫通过基于IP的PBX进行接收和疏导，而种IP PBX与现有的数据网络连接的。IPPBX可以是一种独立的解决方案，也可以分解为几种分散的装置。具体功能框图如图1所示。

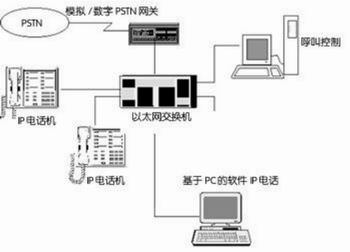

　　图1 局域网IP电话功能模块图

　　该IP电话的主要优点：

　　可方便的移动和增加终端设备；

　　支持多媒体终端；

　　有利于发展计算机电话集成技术；

　　硬件平台

　　通常硬件的基本设计要求是：高密度、低功耗和低成本。而VoIP的许多性能都对应特定的应用需求，诸如：(1)系统分割CONTROL ENGINEERING China版权所有，包括分组数据包集合和路由；(2)定义产品功能的软件性能；(3)满足高可用性的网络管理能力。

　　LAN电话产品工作在纯IP方式下，所以话机在接入广域网后控制工程网版权所有，在网络管理方面应该是兼容的。本方案的VoIP话机是一种网关下移的终端产品，无需通过网关就可将此设备直接接入以太网中，配置好相关的地址信息就可以使用。它的开发基于Atmel公司的AT75C220开发板。AT75C220是专为各种因特网应用而设计的高性能处理器芯片。它的核心部件-ARM7TDMI 微处理器运行能力为40MIPS，专门用于话音处理的OakDSPCore协处理器(图2中的话音处理芯片)，运行能力可达60MIPS。两者之间信息的交互采用高效的双端口mailbox机制。这就决定了AT75C220能综合通用CPU的控制功能和专用CPU的信息处理功能，提高了系统的集成度，同时 ARM处理器的操作指令比较简单，降低了开发的复杂度。

　　AT75C220开发板除了具备用于连接计算机的标准串行接口和连接电话手柄的RJ11接口外，还有两个标准RJ45以太网接口用于连接网守。ARM7TDMI核心处理器控制整个VoIP话机的运行，并提供通用I/O接口用于连接拨号键盘、液晶显示器和振铃电路。AT75C220的结构框图如图2所示。

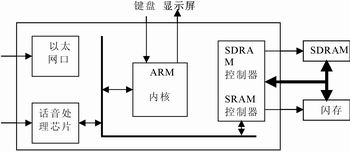

　　图2 AT75C220的结构框图

　　AT75C220开发板上装有存储应用程序的闪存(flash)。计算机利用超级终端程序通过开发板上的串行接口可以与AT75C220芯片进行信息交互，实现对flash的应用程序编程和其它软件管理功能。开发AT75C220应用软件的PC机必须启动运行siap-mClinux操作系统。应用程序开发完毕后，通过220software set提供的工具将包含应用程序及操作系统内核的img文件下载到220开发板上的flash中，最终完成系统的开发。

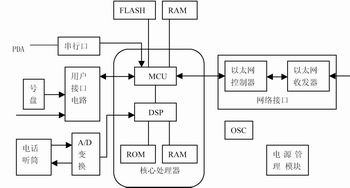

　　VoIP话机的构造如图3所示。其用户接口部分与普通话机无异，显示器用来显示相关的信息控制工程网版权所有，如发起呼叫时所拨的号码、来电显示等。此外，VoIP话机可以由串行口与个数字助理(PDA)设备相连，实现软件升级、自动拨号等功能。话音接口的功能是实现话音模拟信号与标准64Kbit/s PCM信号之间的相互转换。网络接口负责话音分组的发送和接收以及各种呼叫信令的交换。VoIP话机通过RJ45插头与局域网上的网守相连。

　　图3  IP话机构造图

　　软件实现

　　该实现依赖于网络协议栈和实时操作系统(RTOS)。多数应用系统需要RTOS以便同时处理多个流程和呼叫。采用的RTOS应具有以下特点以满足通信协议的复杂性：系统内核小；中断处理时间短；连续运行时间；多个毫秒级或微秒级定时器的处理能力。ARM- mClinux是非常优秀的嵌入式实时操作系统，它提供了多种用于实时系统开发、调试、和运行的功能，如多任务机制、内核可裁剪、网络功能、实存储器管理策略等。同时CONTROL ENGINEERING China版权所有，Linux的内核源代码是完全公开的，这对降低开发成本、提高软件开发的复用度等方面无疑是十分有利的。

　　对于网络协议栈，本方案采用标准的H.323协议栈www.cechina.cn，以便与公网进行互连。从TCP/IP的分层观点来看，H.323是一个应用层协议族，它包含了适用于各种媒体通信和信令控制的协议
