1 引言
热风炉是给高炉提供热风的炼铁设备。在燃烧期,热风炉燃烧高炉煤气,产生的废气流经蓄热室,使蓄热室的格子砖蓄热。在送风期,冷风反向流经蓄热室被加热后送往高炉,为高炉提供连续的、适宜温度的热风,以提高冶炼强度,降低焦比,达到高炉节能降耗的目的。由于种种原因,相当多的热风炉控制落后,运行状况并不令人满意CONTROL ENGINEERING China版权所有,有的甚至是手动控制。操作者通常依据个人经验手动调节煤气量和空气量以控制热风炉拱顶温度和废气温度,通入其中的空气和燃气很难恰到好处。由于控制不当,送风温度一直偏低,造成资源的严重浪费www.cechina.cn,影响高炉的冶炼。热风炉采用自动控制,可以降低操作人员的劳动强度,确保系统安全稳定运行,在一定的程度上起到了降低能耗,提高风温的作用。
2 热风炉的工艺概述[2]
热风炉有燃烧、焖炉、送风三种状态,按燃烧、送风的周期循环工作。其过程为:热风阀、冷风阀关闭,烟道阀和助燃空气、煤气切断阀,调节阀打开时为燃烧状态。此时助燃空气和煤气按空燃比混合,在热风炉顶部燃烧,高温烟气从上向下经过球床体,将热量存储在热风炉内。当拱顶和烟道温度达到设定值,蓄热室储存足够热量,关闭煤气、助燃空气的调节阀、切断阀,
新1#高炉配备3座热风炉,设置有“两烧一送”、“一烧两送”(正常工作)、“一烧一送”(非正常)三种送风制度,由操作人员根据高炉送风需要选取。3座热风炉根据送风制度,遵循拱顶和烟道温度先达到设定值的热风炉先送风的优选原则,交替燃烧、送风,向高炉连续供风。除高炉休风外CONTROL ENGINEERING China版权所有,系统中应至少有1座热风炉处于送风状态。
3 系统设计[1]
3.1 系统结构设计
系统结构分工程师/操作员站、plc控制站2级,网络分上层管理网、下层控制网2层,见图1。上层管理网连接plc控制站和操作员/工程师站,符合tcp/ip协议,通信速率100mb/s,介质为双绞线。plc控制站通过140 noe 771 01以太网适配器与路由器连接,操作员/工程师站为工控机,通过网卡与路由器连接。plc控制站由四个机架组成,其中机架1为主站,其余3个机架为分站。主站和分站之间通过rio处理器接口,rio分支器以及f接头进行连接。采用该网络结构模式具有安装灵活、性价比高的特点。工程师/操作员站使用schneider编程软件concept和ifix监控软件完成plc的控制逻辑和人机界面的组态。热风炉控制系统配备2台操作员站,互为备用,接收plc控制站的实时数据CONTROL ENGINEERING China版权所有,显示热风炉生产过程的流程图、设备运行状况和过程参数值;提供过程量设定值和控制参数的设定、修改画面;显示实时/历史趋势并形成历史数据库;显示设备故障和控制系统自身故障的报警画面;实现报表的生成和打印。另外,系统配备了脱离自动控制系统的操作台,并将关键的工艺参数用二次仪表加以显示,以便在控制系统的非正常状态时进行手动操作,避免控制系统故障带来的损失。

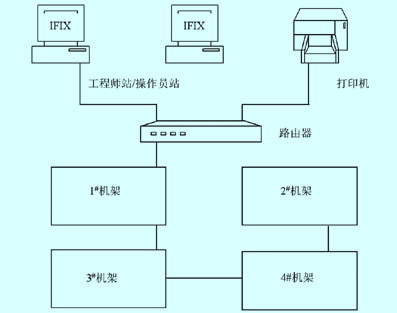

图1 系统结构图
3.2 系统控制功能设计[1][3]
热风炉主要是为高炉提供稳定高温的热风,主要检测项目有拱顶温度、废气温度、换热器助燃风出/入口温度、换热器废气入/出口温度、煤气和助燃风压力、流量、冷却水压力、流量等。控测信号进入plc后进行线性化计算,气体流量温度与压力补正,并在操作员/工程师站上显示所有数据。
(1)顺序控制。plc控制站检测各热风炉的阀门位置和拱顶温度等参数,分析热风炉状态,根据送风制度和送风优选原则CONTROL ENGINEERING China版权所有,向热风炉发出送风、焖炉、燃烧的指令,使阀门按规定的顺序和连锁要求动作,完成热风炉的状态转换和热风炉之间的送风切换,实现向高炉连续送风的目的。此外,实现系统的安全保护,保证热风炉安全生产。
(2)模拟量调节。模拟量的调节包括混风调节、煤气总管压力调节、助燃空气总管压力调节和燃烧控制。热风温度是热风炉的重要参数,直接影响高炉炉况。助燃空气和高炉煤气压力保持稳定是保证热风炉燃烧稳定的必要条件。这三个回路均采用单回路调节,由concept软件的连续控制pid功能块实现,该功能块输出与连续信号对应的计算结果,转化为4-20ma的标准信号,作为调节阀的输入,控制过程参数,达到了满意的控制效果。由于热风炉是具有非线性、大滞后等特性的复杂被控对象,而其燃料(高炉煤气)受高炉炉况等因素的影响,热值和压力经常波动,为燃烧的完全自动控制带来了很大困难。经过长期的实践和摸索,将燃烧分为快速燃烧期、蓄热期和焖炉期三个阶段,采用固
