概述

　　工厂5％的关键设备可能造成全厂停产。通常这些设备拥有停机保护系统以防止灾难性事故,但您的工厂真的处于保护中吗? 当设备处于高振动时, API 670保护系统将跳车联锁,却无法深入了解问题所在。多达50％的设备故障是由于生产过程中工艺条件变化所引起的,而其中的90％是可预测和诊断的。

　　有了CSI6000,有机会实施工厂管控网的完整解决方案--保护监测、预测分析、性能监测集成的PlantWeb

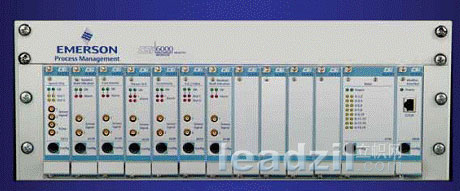

　　CSI 6000设备保护系统

　　CSI 6000解决方案的设计主要是针对目前众多的工厂改造项目在替换陈旧保护系统和控制系统的同时集成预测分析和性能监测系统控制工程网版权所有,成就现代化的工厂理念。

　　艾默生的CSI 6000设备保护系统适应API 670 标准,集成了Ovation.和DeltaVTM过程控制系统控制工程网版权所有, 是AMS设备管理平台的组成部分。

　　电力行业解决方案

　　Ovation工业控制系统和AMS设备管理平台的内部融合特别适用于电力系统。

　　应用包括：
　　* 全方位配合的锅炉/汽轮机控制
　　* 排放监测
　　* 经济调度
　　* 队伍管理
　　*

　　在计划停机维修期间,使用AMS设备管理的回放功能来检查设备健康状态,指导维修计划。艾默生提供了一个特别针对电力行业的过程控制系统和旋转机械健康管理的完全解决方案。

　　CSI 6000与Ovation和DeltaV过程控制系统集成,向操作人员和AMS设备管理平台提供设备状态数据

　　向过程自动化系统实时反馈设备健康状态应用

　　长期以来,维修人员已经从振动分析和其他预测维修技术中获得了巨大的收益。但是如果不能向过程自动化系统实时反馈设备的健康状态,操作人员将无法知道他们的操作对旋转设备所造成的影响。事实上,50%的设备故障是由于生产过程发生改变所引起的。

　　CSI 6000 向操作人员发送实时的TSI/ESD参数。当操作人员调整生产过程,或者发生生产过程问题时,操作人员将实时观测到该类事件对设备健康所造成的冲击。例如,启动过程中控制工程网版权所有,如果汽轮机,壳体膨胀或者转子偏心程度超出允许范围CONTROL ENGINEERING China版权所有,操作人员或过程控制系统可以对其进行调整。通过将振动数据与过程自动化及实时决策集成CONTROL ENGINEERING China版权所有,建立了一个新的行业标准。

　　应用

　　* 电厂蒸汽轮机
　　* 工业燃气轮机
　　* 水轮机
　　* 离心压缩机
　　* 螺杆压缩机
　　* 风机、泵、齿轮箱、电机等

　　TUV认证

　　对于设备安全性的要求,艾默生能够提供经过TUV认证的高达SIL3安全等级的超速保护系统和轴向位移监测系统以及API670设备保护系统。对于设备可用率的要求,CSI 6000采用灵活的组态方式,可针对轴承,传感器及传感器健康状态设置传感器表决逻辑。

　　PlantWeb 保护

　　对于大多数保护系统来说,当汽轮机出现异常时,操作人员会马上停掉汽轮机而很少考虑这将对锅炉会造成怎样的冲击。直接让设备停机而忽视整个生产过程是让人无法接受的。设备停机必须与生产过程一起统一控制,这样工厂停机才会安全,对设备健康状态的冲击也会降低到最小。通过将设备保护系统和过程控制系统集成,就可以实现整个停机过程的安全控制。这个集成的解决方案就是PlantWeb的保护系统。

　　使用现有过程控制系统实现对工厂的控制,包括过程控制和对设备健康状态的监测

　　AMS设备智能管理平台的图形化界面提供强大的实时诊断能力

　　用于性能监测和高级预测分析的AMS设备管理平台

　　AMS设备管理平台集成了多种用于厂级设备管理的在线和离线技术,同时提供图形工具和简单易用的基于Web的人机界面。

　　AMS设备管理平台集成的预测分析技术包括：在线和离线振动分析,油液分析,红外热成像,超声检测,动平衡和激光对中技术。软件功能包括：

　　*强大的预测分析工具（图谱、趋势、瞬态、频谱分析、PeakVue技术、自相关技术、统计分析）
　　*基于Web的历史案例浏览
　　*基于Web的设备优先等级和维修计划
　　*基于Web的性能监测
　　*自定义人机界面
　　*集成过程参数

　　设备管理平台:设备总貌图

　　当汽轮机经过一次大修后重新启动时,由于转子和机壳之间的质量差异,转子的膨胀速度要高于机壳。集成的过程信息和设备健康状态参数可以帮助操作人员尽快的让汽轮机回复到工作状态而没有任何损伤。

　　CSI 6000监测汽轮机转子和机壳不同的膨胀程度,然后通过PlantWeb数字结构显示监测结果。当汽轮机启动时,操作和维修人员可通过AMS设备总貌图同时看到过程参数和设备健康状态参数。

　　AMS设备总貌图提供
