本网络方案采用了具有工业冗余特性的拓扑结构，采用了最为可靠成熟先进的网络技术和设备，以最优化的配置，保证了网络的高可靠性。网络结构采用了单环形以太网结构CONTROL ENGINEERING China版权所有，使网络在发生多个不同故障点(线路、交换机、网关机)的情况下仍然能够正常工作，确保了整个网络系统的稳定、可靠运行。

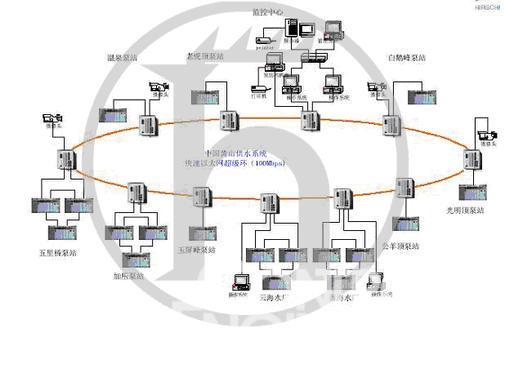

网络拓扑

关键设备

   工业以太网卡轨交换机RS2-FX/FX／工业以太网视频服务器R-VIP

项目细节

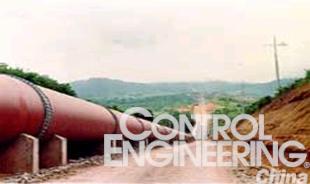

通过采用赫思曼RS2系列交换机将黄山绵延数十公里的供水系统进行网络链接，采用HIPER-Ring冗余环网技术，提供了网络链路断线时备份链路进行网络传输恢复的能力。通过赫思曼的视频编码器R-VIPwww.cechina.cn，提供视频监控功能，将模拟的视频信号转换为数字视频信号www.cechina.cn，通过H.232编码传输格式，通过以太网进行信息传输，这样，在远端的任一台工作站都可以通过监控软件进行实时监控。

系统需求

·   分布地域较广，

·   传输距离远，单模光纤连接

·   网络要求具有冗余功能

·   设备分布范围广，工作环境恶劣，可靠性要求高

·   在传输控制数据的同时，能够传输语音、图像

解决方案

·   整体方案采用全双工100Mbps光纤以太环网www.cechina.cn，带宽大，传输速度快

·   交换式以太网控制工程网版权所有，保证了系统的确定性

·   HIPER-Ring环形光纤以太网冗余方案，保证了系统的可靠性

·   主监控中心、沿线各泵站使用RS2-FX-SM/FX-SM构成100Mbps以太网光纤环

·   数据、语音、视频“三网合一”

·   基于以太网实现透明网络系统

为什么选择赫思曼

·   工业标准的产品

·   高可靠性牢固设计

·   赫思曼独有的HIPER-Ring超级冗余环冗余机制

·   产品性能稳定可靠

·   完整的产品系列
