摘  要 本文主要介绍了PROFIBUS-DP现场总线在氟化学工业控制系统中的应用以及DCS和S7-400H冗余系统的网络结构。重点分析了基于DP/DP耦合器的多主网络系统耦合以及基于Y-LINK的冗余网络自动切换设计。
　　关键词 PROFIBUS-DP  S7-400H冗余系统  DP/DP耦合器  Y-LINK
　　Abstract This paper mainly describes the application of the PROFIBUS-DP network system in the Fluorine chemistry process control and the network topology of DCS and S7-400H redundant system . The multi-master network system coupling via DP/DP coupler and the auto-switch design of redundant network via

Y-LINK device are deeply analyzed.
　　Keywords PROFIBUS-DP   S7-400H redundant system  DP/DP coupler  Y-LINK

　　项目简介
　　随着自动化技术领域的不断提高，现场总线技术实现了从集中自动化系统向分散自动化系统的转移的重大突破。现场总线技术融合了计算机技术、通讯和网络技术以及自动化技术，使各种检测、控制元件或装置直接分布在总线系统上www.cechina.cn，大量降低了控制系统的安装、维护和运行成本。而PROFIBUS由于其高达12Mbps的总线传输技术，并满足了从现场层到工厂管理层对网络的要求，应用面广,产品多样，多种行规保证了不同厂家产品之间的通用性，而成为国际化的开发式现场总线标准。基于PROFIBUS现场总线的控制系统（FCS）相比以前的集散控制系统（DCS）具有更加突出的技术优势:FCS系统节省了大量安装费用CONTROL ENGINEERING China版权所有，提高了可靠性和抗干扰能力，增强了控制精度。由于采用了统一的国际标准，不同厂家的产品在硬件、软件、通讯、连接方式等方面互相兼容，使系统具有开放性，对用户操作、维护和扩展十分有利。因此采用PROFIBUS的DCS和PLC控制系统从根本上改变了现有DCS集中和分散相结合的集散控制系统体系，简化了系统结构，提高了可靠性。
　　近年来我国氟化工工业发展迅猛，对生产氟化工基础原料的工业技术和控制设备提出去更高的要求。美国杜邦公司在氟化学工业领域一直处于国际领先地位,具有几十年的在氟化工行业的工艺和生产经验。该公司在江苏常熟新建立的氟化工工厂采用了最先进的控制系统和生产工艺，采用以PROFIBUS现场总线为主网络把DCS和PLC以及驱动控制联合成为一个具有全集成自动化理念的先进的控制系统构架CONTROL ENGINEERING China版权所有，为企业取得了良好的经济效益。

　　控制系统简介
　　本系统的总控制和监视平台采用了美国Honeywell公司的DCS控制系统控制工程网版权所有，实现对整套氟化工生产设备进行整体控制和监视归档。上位机系统采用客户机/服务器构架，服务器用于保存整个生产过程的报警和归档数据，客户机作为操作接口对工艺、分站设备和现场仪表进行操作和监视。上位机系统和控制系统通过100MHz的光纤传输快速交换式以太网作为操作员站、工程师站和自动化系统站的系统总线，为用户提供了高水平的通信方案。
　　现场电机运行的控制装置采用了德国西门子公司的MASTERDRIVE变频器，良好的矢量控制变频方案大大提高了对现场装置的控制精度。变频器的启停和转速控制以及变频器的实际转速、电流和电机温度的状态监控均是通过PROFIBUS进行传输，网络构架为主从结构：DCS作为主站，变频器作为从站。PROFIBUS的实时性和稳定性极好的保证了DCS和变频器之间的控制和状态数据的传输。
　　紧急停车系统（ESD）是极其重要和关键的设备，对安全可靠和稳定性具有很高的要求。而PLC又是ESD中的最核心控制部件www.cechina.cn，在综合考虑和性能、安全和价格等因素之后，采用了西门子的S7-400H冗余系统，其良好的可靠性和冗余方案保证了紧急停车系统的稳定运行。在DCS和变频器以及紧急停车系统之间均采用PROFIBUS-DP现场总线来实现控制和数据通讯，同时为保证S7-400H冗余系统与DCS的PROFIBUS总线之间通讯时冗余网络的无缝切换，采用Y-Link和DP/DP耦合器来完美实现了两个主站网络之间的数据交换。整个控制系统的构成如下图1所示。

　　

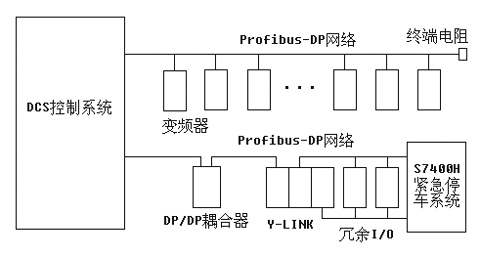

图1  控制系统构架总览

　　基于S7-400H系统的紧急停车控制系
