本系统由单片机系统、键盘、LCD显示、交通灯演示系统组成。系统包括人行道、左转、右转、以及基本的交通灯的功能。 系统除基本交通灯功能外，还具有倒计时、时间设置、紧急情况处理、语音提示、LCD信息显示、分时段调整信号灯的点亮时间以及根据具体情况手动控制等功能。

       一 方案设计与论证：

      1电源提供方案

       为使模块稳定工作控制工程网版权所有，须有可靠电源。我们考虑了两种电源方案

       方案一：采用独立的稳压电源。此方案的优点是稳定可靠CONTROL ENGINEERING China版权所有，且有各种成熟电路可供选用；缺点是各模块都采用独立电源控制工程网版权所有，会使系统复杂，且可能影响电路电平。

       方案二：采用单片机控制模块提供电源。改方案的优点是系统简明扼要www.cechina.cn，节约成本；

       综上所述，我们选择第二种方案。

       2显示界面方案

       该系统要求完成倒计时、信息提示等功能。基于上述原因，我们考虑了三种方案：

       方案一：完全采用LCD显示。这种方案只显示有限的符号和数码字苻，无法胜任题目要求。

       方案二：完全采用点阵式LCD显示。这种方案实现复杂，且须完成大量的软件工作；但功能强大，可方便的显示各种英文字符，汉字，图形等。

       方案三：采用LED与点阵LCD相结合的方法因为设计既要求倒计时数字输出，又要求有汉字信息提示及图形输出等，为方便观看并考虑到现实情况，用LED与LCD分别显示时间与提示信息。这种方案既满足系统功能要求，又减少了系统实现的复杂度。

       权衡利弊，第三种方案可互补一二方案的优缺，我们决定采用方案三以实现系统的显示功能。

       3输入方案：

       题目要求系统能手动设灯亮时间、紧急情况处理，我们讨论了两种方案：

       方案一:采用8155扩展I/O口及键盘控制工程网版权所有，显示等。该方案的优点是：

       使用灵活可编程，并且有RAM,及计数器。若用该方案，可提供较多I/O口,但操作起来稍显复杂。

       方案二： 采用ZLG7289来控制键盘及数码管显示。由于7289是串行控制方式，有专用的命令字，控制起来简单，且占用较少口线。其电路图如图（1）。

        由于该系统对于交通灯及LCD的控制，只用单片机本身的I/O口就可实现，且本身的计数器及RAM已经够用，故选择方案二。

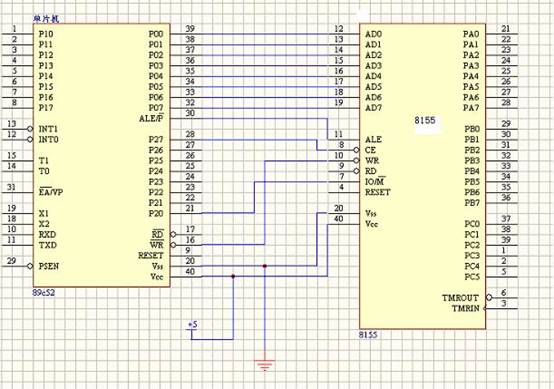

                                                                 8155与单片机接口
