1 引言
石药集团维生药业(石家庄)有限公司是全球最大的vc生产企业之一。自1995年成立以来,随着公司生产能力的不断发展,生产设备的自动化水平随着科技的进步一直在不断提高,始终保持在同行业的前列。由于vc产业生产周期长,生产规模大,是用电大户,电费是影响生产成本的主要因素之一。公司十分重视节电工作,积极采用新的电气控制技术及新设备,来增强企业在市场中竞争力。变频调速、电能回馈制动等先进的技术在公司主要设备上得到大量的应用。下面将就公司在离心机降速时利用反馈制动单元进行节能利用的情况进行介绍。
2 反馈制动单元应用
2.1 离心机设备制动情况
离心机是vc生产过程中的一种主要料液分离设备,离心机的转动惯量很大,启动及停止过程缓慢。因此,较大容量的离心机都采用变频器控制,使升速过程及速度的控制都能够得到较好的实现。公司内离心机电机功率从18.5kw到200kw不等,全部采用变频调速控制,使得工艺控制能够很好的实现。绝大多数离心机采用变频器加电阻能耗制动控制方式运行,这样既可以提高速度控制精度,又能减少降速时间www.cechina.cn,提高工作效率。其工作原理如下:离心机升速时,变频器带动离心机
2.2 反馈制动原理
能量反馈逆变,是以高频电能变换理论为基础,运用能量反馈的方法将各种待测试或进入试运行阶段的独立交、直流供电设备所输出的能量循环使用。它既能完成特定负载的功能,同时又把无谓消耗在电阻型功率负载中的能量,通过一系列变换,以标准工频正弦波的形式将负载能量返回至输入端,负载能量的循环使用率可达80%以上,从而大大节约了能源的无谓消耗和电费的支出。
电能回馈制动单元的工作原理就是根据以上理论依据设计而成,在制动状态时,电机处于发电状态,电能回馈制动单元把变频器直流母线上的电动机再生电能,变换成一个和电网电源同频率同相位的交流正弦波,把电动机再生电能反馈回电网,再生利用。一般电能回馈制动单元热损耗为电阻制动的5%以下,内部装有电抗器和噪声滤波器,不会污染电网和干扰其它设备,可直接和电网连接使用,其运行安全、稳定可靠,并且安装方便,基本上免维护,因为不再使用电阻,更避免了制动单元和电阻故障,同时由于配电室温度下降,变频器故障的机率降低很多,还能改善配电室环境,提高电气控制系统稳定性。
我公司在1995年首家引进了美国4台价格昂贵的全自动离心机,选用了变频器加电能回馈制动单元控制,由于当时的反馈制动单元非常复杂,外商调试了一个月才能够正常使用;能量回馈制动单元虽然不再使用电阻耗能制动,但对电网质量要求很高,并且制动时间较长,约6min,对环境温度的要求也更加苛刻,夏季在空调的环境下还需要用电风扇正对着回馈制动单元吹风才能保障运行CONTROL ENGINEERING China版权所有,电风扇一旦出现故障,反馈制动单元就会出现故障,变频器随后就会在停车时因直流母线过电压而报警停车,公司对对这几台离心机一直小心使用。
1998年到1999年公司进行的维达搬迁中,公司又从美国进口五台带电能反馈制动的全自动离心机,应用功率转换单元作为变频器直流母线的电源供给单元,并能将变频器制动时产生的再生电能反馈回电网。此功率转换单元比以前的反馈制动单元在性能上有了明显的提高,功率转换单元不但是电能回馈的主要部件,还是变频器直流母线直流电源的供给部件,成为变频器的一个有机组成部分,其调试过程也变得非常简单,降速时间也大幅度降低,完全满足了工艺要求电气原理图见图1。但是进口反馈制动单元也存在很大的局限性,那就是价格昂贵,价格达到7万多元,并且维修困难。

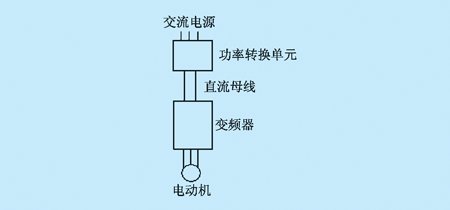

图1 电气原理图
3 节能分析
离心机的工作过程需要进料-升高速甩母液-降速洗料-升高速甩母液-降速出料-进料……。一批料需要几次升、降速才能完成一个生产周期,并且批次之间需要连续不间断生产,升速及降速过程非常频繁,使得大量的电动机再生电能释放在制动电阻上CONTROL ENGINEERING China版权所有,配用的制动电阻会产生高热,变频器和耗能制动单元经常出现过热报警停车故障,因此,在有制动电阻的配电室全部配备了大功率空调器才能满足变频器对环境温度的要求。
我公司在2003年到2004年
