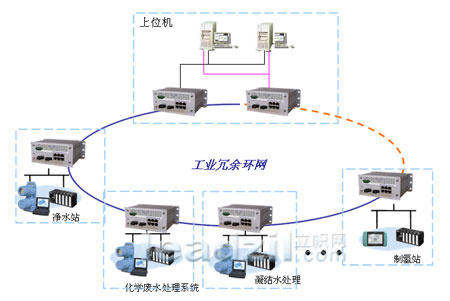

一、网络拓扑：

　　本方案设计网络采用环性网络结构。卓越TSC Carat5008交换机组成整个环形网络，百兆连接到服务器（实时数据库），百兆连接到各终端PLC。

　　上位机、可编程控制器（PLC）相结合的控制方式,电厂水系统覆盖化学补给水系统、凝结水精处理系统、化学取样及化学加药系统、化学废水处理系统、净水站系统、制氢站系统www.cechina.cn，负责以上各个车间系统的监视、运行操作，上位机主要完成系统所覆盖各车间的设备的操作www.cechina.cn，各车间系统运行参数的显示、计算、报警、打印以及PLC参数设置、控制逻辑的修改，系统的调试；PLC接收上位机的操作指令完成对被控设备的控制、被控对象的联锁保护，同时将采集到的信号经过处理后通过光纤交换机提供给网络数据库服务器和上位机。

　　二、设计说明

　　美国卓越通讯TSC? Carat50系列工业以太网交换机是专为工业类客户设计的支持冗余环网拓扑结构的通信设备，充分考虑到工业控制对通讯系统可靠性的要求，采用TSC独有的“Supreme-Ring”环网协议，其链路故障恢复时间达到了300ms以内，完全采用封闭金属散褶皱热结构，适用于高温、灰尘、强电磁等恶劣环境

。特殊型号机型更能胜任水下运行。该机型环网设置已经高度智能化CONTROL ENGINEERING China版权所有，无须现场PC设置，智能确认开关的使用既使得网络工程师的现场操作简单CONTROL ENGINEERING China版权所有，又确保通讯系统安全可靠。工厂、电站、军方等不同客户可根据各自需要选择该系列产品。

　　Carat50工业以太网交换机具有6个10/100M双绞线端口(RJ45)用于连接终端设备或网段，2个主干端口(光纤)用于构成主干“Supreme-Ring”连接，可为工业现场控制设备提供可冗余的连接，任何一段主干通讯通道的故障都将在300ms内被察觉出来，并将启动冗余链路传送数据，让您的自动化系统保持正常工作。Carat50工业以太网交换机采用存储转发交换方式，最大学习8000个地址，其每个端口均可连接多个独立的物理网段。完全兼容IEEE802.3标准，减少了与其他支持以太网设备与 Carat相连接时候出现的兼容性问题。

　　工业化设计的可冗余双DC电源(18V-36V)输入www.cechina.cn，有效保障与减少故障还原时间。电源故障时，提供继电器报警输出，便于技术人员对故障做出快速反应。Carat50系列工业以太网交换机高强度金属褶皱结构外壳，能够屏蔽电磁干扰，并且抗振动耐冲击，同时又是散热器，避免了因使用风扇引起的灰尘，减少了因风扇停转而引起的故障点。IP30级别防护等级，-10℃～+70℃宽工作温度，确保产品在严苛的工业现场工作良好。

　　Carat50系列工业以太网交换机可以导轨式、壁挂式、任意平面安装。通过前面板按键简单设置即可构建坚固可靠的“Supreme-Ring”环形网络。
