一、系统概述

   　 目前中国电力管理总体处于“终端低效率”状态控制工程网版权所有，一般依靠人工来解决庞大复杂的中低压变配电系统故障。电力故障引起的损失和安全危害为社会生产带来严重后果，因此对变配电系统的自动监测与报警成为必要技术手段。

    　某市为解决供电系统的远程监测，实现供电故障的迅速定位，建立了一套完整的电力供电监控系统。该监控系统主要是针对突发的缺相、意外的断线实现主动报警，并保证在市电断电后将故障信息发送到相关人员的手机上。

二、技术难点

  　  监测点分散。监测点散布于全市。

   　 现场干扰大。电控柜强电的干扰控制工程网版权所有，市内周围磁场及电波的干扰。

  　  市电断电后发出报警信息。正常情况由市电供电，市电供电意外中断后，需将故障信息发出。

三、解决方案

   　 ECHO SCADA 5000系统

是真正的分布式数据采集与监控系统。系统上每一台计算机都是一个独立的节点，每个节点独立执行系统初始分配的任务。这种结构的优点就是不会因为一个节点的离线而影响整个网络的运行。ECHO SCADA 5000系统通过客户机/服务器模式进行节点对节点的通讯，是网络上的节点共享数据。ECHO SCADA 5000系统再广域网上运行时一样CONTROL ENGINEERING China版权所有，远程访问不同位置上的节点就如同访问本地局域网上的节点。


    　北京安控公司变配电监测系统采用现场总线系统，实现变配电系统的信息交换与管理，对变配电站设备包括一次设备二次设备信号采集，实现现场监测与远程监测结合，通过嵌入式计算机技术以及现代通讯使变配电系统透明化控制工程网版权所有，提高变配电系统安全性，实现无人值守。

1、使用产品

u      ECHO 6610系列。
Ø        采用先进的32位芯片控制工程网版权所有，嵌入式实时多任务操作系统。
Ø        符合IEC61131-3标准，支持LD、FBD、IL、ST、SFC五种编程语言。
Ø        支持15点以下的I/O信号数据采集、逻辑和过程控制等功能，有多种控制器类型可选，满足用户的不同需求，也可根据用户

    　需求对I/O数量配置进行定制。
Ø        支持Modbus RTU/ASCII/TCP、DNP3等通信协议，具有RS232、RS485、Ethernet等通信接口。
Ø        电源、信号输出输入端均采取隔离保护，并与主控电路隔离。
Ø        看门狗及数据掉电保护功能，可长期保存设定参数及历史数据。
Ø        工业标准设计，DIN导轨安装结构，方便现场安装及内部硬件组态。
Ø        元器件采用优秀的工业级产品，经过严格的测试和筛选。
Ø        工作温度-40~70ºC，工作湿度5~95%RH，适应各种室外恶劣环境。
Ø        产品通过CE认证

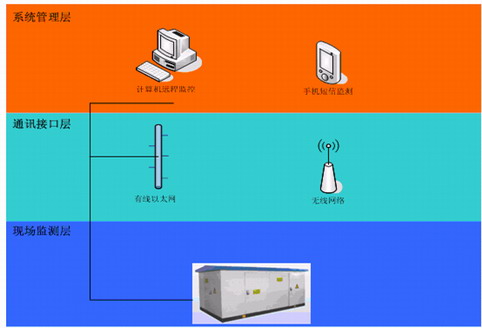

2、通讯模式



3、系统功能

u      高压35/10KV侧
Ø        三相
