项目简介

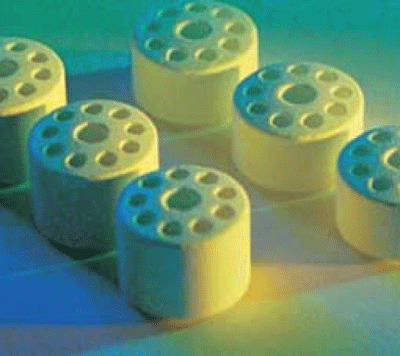

　　盘锦南方化学辽河催化剂有限公司是德国南方化学公司和辽宁华锦化工集团的合资公司，主要生产用于氢合成装置及氨化装置的催化剂。
　　海穆斯工业自动化技术(上海)有限公司从这家新组建的生产型公司得到了一个订单为其提供一套交钥匙的自动化解决方案。包括：最初的测量技术和闭环控制技术的初步设计，电气技术详细规划，与工艺过程的接口设计，装配和安装的执行规划CONTROL ENGINEERING China版权所有，编程及自动化技术和控制技术的实现，直至调试并移交给用户一个最终确认的解决方案，海穆斯涉及了整个电气技术的实现。

　　特别值得一提的是：此项目把5套德国成套设备和3套国内成套设备按照完整的自动化解决方案和配方执行过程进行了有效集成。

　　设计理念

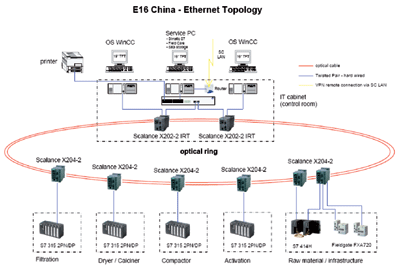

　　一套冗余配置的中枢主PLC控制着上级工艺过程，所有自动过程的执行都由配方控制。记录已完成产品批次的工艺值，显示给定产品参数的偏差。成套设备的PLC通过工业以太网进行集成，分布式的外围设备通过Profibus DP进行集成www.cechina.cn，安全系统通过Profi-safe系统进行集成，现场防爆区的设备集成通过Profibus PA Ex-i,PA(Ex nA)和ASi总线(Ex nA

)完成。

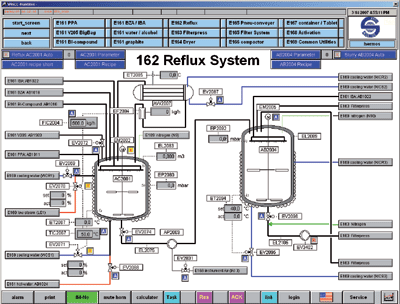

　　所安装的WinCC V6.1亚洲版作为总的操作和控制系统，这个系统通过冗余的工业以太网连接至中枢PLC(S7-417H)。

　　硬件：
　　S7-417H系统，分布式外围SIMATIC ET200SCONTROL ENGINEERING China版权所有, 由S7-315F和ET200M安全设备组成的安全系统，Beckhoff工业计算机，Profibus PACONTROL ENGINEERING China版权所有, Profibus PA Ex, ASi Ex器件，Field Care

　　软件：
　　WinCC亚洲板V6.1, Step 7, Safety Distributed, Field Care, VBA

　　设计：
　　整个电气技术设计工作由CAE完成，测量要求技术表，中压和低压计算，安全要求的实现和计算，本质安全的验证，装配设计www.cechina.cn，优化PI&D及与自动化技术相关工艺顺序

　　拓扑：
　　WinCC监视系统包含60幅画面和10000个数据点
　　通过客户的WAN并经过安全VPN连接进行车间数据的远程访问和服务

　　设计亮点

　　Ø 产品流程的配方控制，包括成套设备

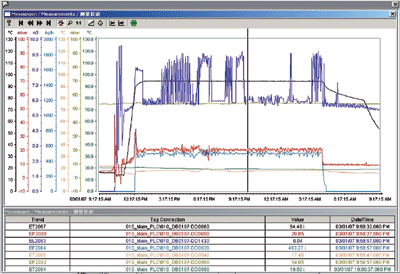

　　Ø 记录每批产品的所有参数和实际值
　　Ø Field Care
　　Ø 德文、英文、中文语言切换

　　客户利益

　　Ø 高度实用且产品质量稳定的生产线
　　Ø 产品质量的可追溯性，品质结果反馈至产品开发部或实验室
