本文着重介绍了触摸屏作为上位机管理系统与 PLC通讯在混凝土搅拌楼中的实际应用，主要阐述了该系统采用集中控制方式的优越性以及制作方法。该系统特点是触摸屏通过 RS232 串行通讯控制工程网版权所有，达到管理与控制相结合，便于实时监控，减少了故障率，大大提高了施工生产效率。

　　关键词： 触摸屏 PLC 搅拌楼 应用特点

　　一、 TP 介绍

　　（ 1) 简介
　　TP 触摸式工业图形显示器（简称触摸屏）是一种连接人类和机器（主要为 PLC ）的人机界面（国外称为 HMI 或 MMI ），被称为 PLC 的脸面。它是替代传统控制面板和键盘的智能化操作显示器。可用于参数设置、数据显示、以曲线、动画等形式描绘自动化控制过程，并可简化 PLC 的控制程序。
　　 比之模拟仪表、操作台控制的优点：
　　1 ） 体积变小CONTROL ENGINEERING China版权所有，几乎不占空间；
　　2 ） 连线简单化。

　　(2) TP 触摸屏的主要作用

　　 监视：以数据、曲线、图形、动画等各种形式来反映 PLC 内部位状态，存储器数值，从而直观反应工业控制系统的流程、走向。
　　 控制：可以通过触摸操作改变 PLC 内部位状态，存储器数值，从而

　　(3) TP 触摸屏主要功能

　　1 ） 以动画形式表现控制过程，可实现工况图、流程图，设备由静态到运行，画面模拟动画显示；
　　2 ） 离散点的 ON/OFF 表示；可实现管道、阀门、指示灯的颜色变化，电气开关闸刀的开合、档板的开关、多选一开关的实现等；
　　3 ） 参数设置、数据显示；可设计数据表格，制作操作面板的仿真图象；
　　4 ） 棒图、（半）饼图、容器图、趋势图及各种仪表表示；可制作操作面板的仿真图象，可实现信号量值、液体深度的变化；模拟表头指针或游标的移动等；
　　5 ） 各种报警动作：生产过程中出现异常情况，自动报警并用文字显示故障类型，画面同时自动切换至故障所在的流程画面；
　　6 ） 可进行报表打印（非屏幕硬拷贝）、报警信息打印，打印时序可由用户确定；可连 CCTV 监视头（ NTSC 制式），显示现场实时信息。
　　7) 把原来的开关、指示灯等移到触摸屏上，则可省去 PLC 上原来对应开关、指示灯等的输入输出点，从而可减小 PLC 系统的规模。
　　8 ）权限管理：操作员只有在开机时输入正确的登陆密码后，触摸屏才能进入运行状态

　　(4) TP 触摸屏在恶劣条件下使用特点

　　1) 防尘、抗震
　　2) 防水、防电磁

　　二、可编程序控制器（ PLC ）在搅拌楼控制中的应用特点：

　　 １）可靠性高　　 PLC 在硬件和软件上采取了一系列抗干扰措施，使它可直接安装于工业现场而稳定可靠的工作，防磁，抗震，防尘。
　　 ２）编程简单、容易掌握。
　　 ３）适应性强，应用灵活。搅拌楼中心控制室的 PLC 系统可同时控制搅拌楼附属设备如：搅拌楼的骨料上料皮带、水泥及粉煤灰的脉冲控制系统。
　　 ４）控制系统设计、修改、调试方便，工作量少。
　　 ５）功能强大。　 PLC 具有开关量输入 / 输出，模拟量输入 / 输出，大量的内部中间继电器，时间继电器CONTROL ENGINEERING China版权所有，特殊继电器，数据寄存器，可进行逻辑控制、数据处理、模拟量处理。

　　三、 TP 和 PLC 在搅拌控制系统中的应用

　　1) 数据流程

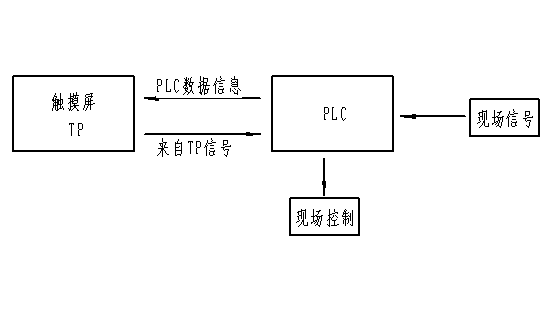

　　 在这套控制系统中， TP 主要是发挥工业流程监控、数据显示、资料存储、打印、生产管理、发布生产操作命令的作用，它并不参与过程控制， PLC 主要是采集现场生产信息 , 及时向 TP 传送各类生产状态和数据如：配料门的限位、搅拌机的状态、各称量斗的传感信号，操作台的开关信号等，使 TP 能以生动形象的动画形式及时显示出来控制工程网版权所有， PLC 根据程序运行结果和 TP 发布的指令来控制现场设备。具体见如下框图：

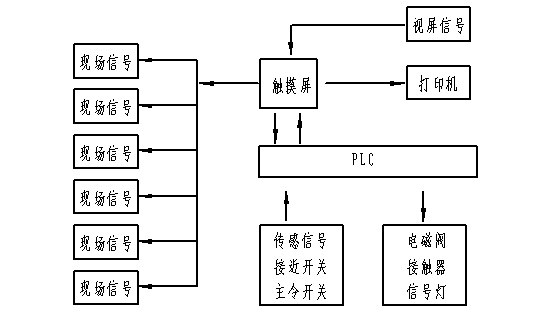

　　2) 系统配置框图

　　3) 系统主要构成：

　　 触摸屏 : TP 采用 加拿大 TouchWin 公司 TP 系列触摸屏控制工程网版权所有，它负责处理现场与运行操作有关的人机界面，使操作员通过触摸屏实时了解现场运行状态，各种生产数据的当前值以及是否有故障报警发生，并可对工艺生产过程进行控制和调节 , 触摸屏本身具有 “ 配方 ” 功能，通过其内部的宏指令可以将不同产品的不同工艺配方存储在其中，随时调用，大大节提高工作效率 , 它可以与近 30 个厂家的 PLC 通讯控制工程网版权所有，兼容性极强，而且还可以和计算机通讯（开放式通讯协议），基于 Windows98/2000/XP 操作平台下的专用组态软件，界面友好直观，易学易用，大大节省产品开发周期。具有 RS232/422/485 通讯口，方便于连接其它厂家的 PLC 及外设产品（如：条形码、存储卡、变频器、个人计算机等）。触摸屏上的并行口还可以直接和打印机连
