1 引言
目前CONTROL ENGINEERING China版权所有,高校建设的PLC实验室普遍存在着缺乏控制对象的问题。我校PLC实验室从上海新奥托实业有限公司购买了列车模型来作为PLC的被控对象。列车模型在轨道上运行,列车轨道提供0~10V电压供列车模型使用,轨道电压的大小可以调节列车运行速度,电压的极性可以控制列车运行的方向。配置的光电位置检测开关可以检测列车的当前位置,对轨道的叉道进行控制可以改变列车的行进路线。可以看出,在列车模型上可以进行数字量、模拟量控制。而且,如果在列车轨道上同时运行多辆列车,则可以优化控制算法。本文主要介绍列车PLC控制系统的设计与调试,为将来控制算法的优化提供一个平台。
2 对象与控制要求分析
本次设计所使用的列车控制工程网版权所有,是由上海新奥托实业有限公司提供的。该模型由工作台、列车轨道、列车模型、光电位置检测开关、驱动电路板、蜂鸣器、红绿灯以及其他一些附件组成。在列车轨道上设置了2个车站(1#站、2#站),列车轨道分为3段(外围轨道、1#站轨道、2#站轨道),每段轨道的电压大小、电压极性可以分别进行控制。为了使列车沿不同路线行进,在该模型中还设置了6个电动叉道。此列车PLC控
为了确定列车模型在轨道上的位置,在列车上设置了22个光电位置检测开关,当列车模型经过该检测开关时,该光电开关输出信号“1”,否则输出信号为“0”。这22个光电位置检测开关作为PLC控制系统的开关量输入信号。
该列车PLC控制系统的23点开关量输出信号的分配如下:12点用于轨道电动道叉控制(每个叉道正、反控制共需要2点);6点用于三段轨道的电压极性控制(每段轨道正、反控制共需要2点);1点用于控制火车鸣笛的蜂鸣器;4点用于车站的红、绿灯(1#站、2#站)。
该列车PLC控制系统的3路模拟量输出信号分别控制火车三段轨道的电压(0-10V),进而控制列车在该轨道上的运行速度。

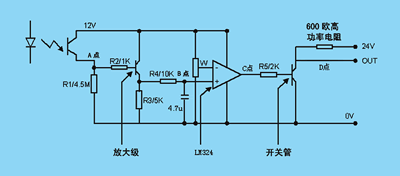

在进行控制系统设计时,发现光电位置检测开关工作不正常,经过我们的努力该问题得到了完满的解决。这个问题具有一定的典型性,我们有必要对它进行一定的分析。光电位置检测开关信号处理电路如图1所示,此电路图大体可以分为三部分:放大电路、比较电路和输出电路。当列车经过该光电开关时,发光管发出的光被列车挡住,接收不到发光管发出的光;当列车离开该光电开关时,光敏元件则可以接收发光管发出的光。在这两种状态下A点电压信号的变化值为1V左右。A点信号经放大级放大后进入比较器“+”,调节比较器“-”端门槛电压为合适的值,则列车挡住和不挡住该光电开关时,比较器翻转,可以得出光电开关的状态。
在实验时,发现处理电路的OUT端输出的并不是期望的高电平或低电平信号CONTROL ENGINEERING China版权所有,而是一列方波信号(此时,处理电路中B点未加滤波电容)。经过逐级分析,得出了原因的所在:处理电路中的光敏元件由于受到外界杂散光的影响,A点信号中存在一定的交流分量,该交流分量经过放大级的放大后引起了比较器的连续翻转,故在输出级OUT端出现方波信号。可以看出,在电路中增加滤波环节来滤除进入比较器之前的交流分量是可用的方法。我们对该处理电路进行了改进,在B点增加了一个4.7μ的滤波电容,改进后的处理电路工作非常正常。

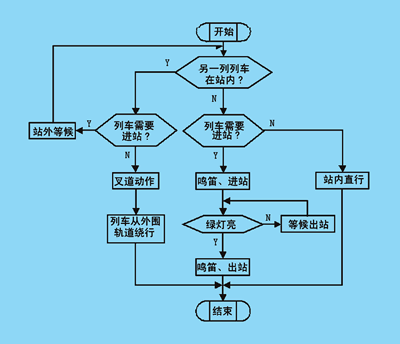

我们采用OMRON C200HG PLC来作为该列车的现场控制装置。PLC与上位机之间以RS-232进行通信,在上位机上用组态王编制控制系统的监控画面,监视模型的运行状态并可以用监控系统对模型进行远程控制。在该列车的轨道上有两列列车同时运行,基本的控制规则分析如下:
(1) 列车进站前鸣笛,以提醒工作人员接站;进站时速度按照预定的速度曲线减慢CONTROL ENGINEERING China版权所有,直至停下。
(2) 一次只能有一列列车进站停车,若有列车停在站内,其他列车只能在站外等候进站。
(3) 以红绿灯作为列车能否出站的标记:绿灯通行,红灯不通行,出站时亦要鸣笛。
(4) 若有列车停在车站,其他不用进站的列车可以绕道而行,避免发生撞车。
(5) 用监控系统来调度列车的运行。如可以在监控系统中设置某列列车应该在某个车站停车,以及停车时间等。
(6) 在监控界面上反映列车的位置及运行状况。
3 控制系统硬件、软件设计
该列车PLC控制系统的输入/输出点数比较少,在选择输入输出模块时没有采用高密度模块,而是选用了常用的16点或8点输入/输出模块。控制系统共有22点开关量输入信号,都是布置在轨道上的光电位置检测开关www.cechina.cn,选用两块ID212模块(2×16点)来处理开关量输入信号。开关量输入信号类型单一,比较简单,在这里不再详述。

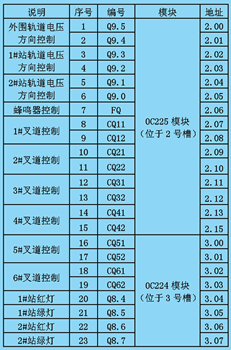

表1 开关量输出信号分配情况
该列车PLC控制系统有23点开关量输出信号。从对象实验得出,
