一、 塑料挤出机工艺原理


1、 主机

　　一台挤出机主机由挤压、传动、加热冷却三部分系统组成。
　　挤压系统主要由螺杆和机桶组成，是挤出机的关键部分；
　　传动系统中起作用是驱动螺杆，要保证螺杆在工作过程中具备所需要的扭矩和转速；
　　加热冷却系统主要来保证物料和挤压系统在成型加工中的温度控制。

2.辅机

　　挤出设备的辅机的组成根据制品的种类而定。一般说来，辅机由剂透定型装置、冷却装置、牵引装置、切割装置以及制品的卷取或堆放装置等部分组成。

3.控制系统

　　挤出机的控制系统主要由电气、仪表和执行机构组成，其主要作用为：

　（1）控制主、辅机的拖动电机，满足工艺要求所需的转速和功率，并保证主、辅机能协调地运行。
　（2）控制主、辅机的温度、压力、流量和制品的质量。
　（3）实现整个机组的自动控制。

二、塑料挤出机的控制要点

　　1、 多段机筒，分多个温区分别进行精确温度控制www.cechina.cn，可进行加热/冷却双向控制，控制精度±1℃，温度可显示和修改。
　　2、 喂料机、主机可进行调速控制CONTROL ENGINEERING China版权所有，并显示电流、转速等参数。
　　3、 溶体压力可显示并进行超限报警。
　　4

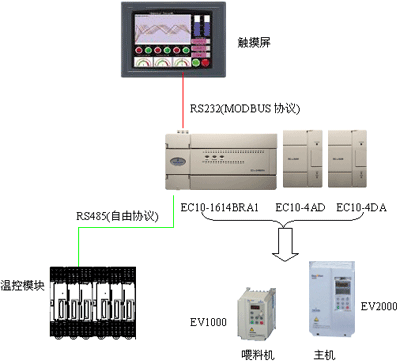

三、系统配置方案

　　1、 主PLC采用艾默生EC10-1614BRA1，集成两路12bit模拟量输入和一路12bit模拟量输出。另外扩展EC10-4AD模拟量输入模块和EC10-4DA模拟量输出模块，系统可提供16路开关量输入、14路开关量输出、6路模拟量输入、5路模拟量输出。

　　2、 温度控制：温度控制由温控模块独立完成，内置加热/冷却双PID运算，并支持RS485串行通讯功能，与PLC的COM1通讯口连接，采用自由通讯协议进行数据交换，可读取各区实际温度、加热/冷却状态并在触摸屏上显示，并可在触摸屏上修改温度设定值、PID参数等。

　　3、 调速控制：主机、喂料机选用艾默生EV2000/EV1000系列变频器进行调速控制，独特的磁通矢量控制技术，保证电机0.5HZ时180%的启动转矩，并保证转速精度在0.5%以内。可在触摸屏上任意修改转速，通过模拟量输出模块转换为0-10V模拟量信号给定至变频器，实现主机、喂料机的精确速度给定。同时变频器将电流、转速等参数通过模拟量输入模块反馈给主PLC，并在触摸屏上进行显示和进行超限报警保护控制。

　　4、 溶压显示：压力传感器输出4-20mA模拟量信号，直接连接至PLC模拟量输入接口，转换成数字量后可显示压力值CONTROL ENGINEERING China版权所有，并可在触摸屏上设定报警值进行超压报警。

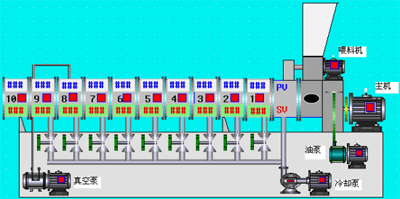

　　5、 人机对话界面：选用10.4寸真彩触摸屏，与PLC的COM0通讯口连接，采用MODBUS串行通讯协议进行数据交换控制工程网版权所有，可实时显示系统运行状态，对系统设备进行控制操作，并可显示系统运行数据、报警内容、修改工艺配方等。

　　6、 互锁和逻辑控制：EC10系列PLC程序容量可达12K步，指令处理速度0.3us，能够根据系统工艺要求编写程序实现完美的逻辑控制。

四、控制系统特点

　　1、内置两个串行通讯口，可同时与触摸屏以及其它外部设备进行通讯。
　　2、 主PLC内置模拟量输入输出，性价比高。
　　3、 系统最大可扩展至128路开关量和19路模拟量，扩展性好。
　　4、 超大的数据容量，可存储多组配方参数及其它生产参数。

五、应用总结
    　南京某高聚物装备公司是专业从事双螺杆塑料挤出造粒设备研发、生产和销售的公司，其控制系统广泛采用艾默生EC10系列PLC，具有很高的性价比CONTROL ENGINEERING China版权所有，且稳定可靠，深受客户的好评。
