0、引言
　　随着Internet技术的发展和计算机的多媒体化CONTROL ENGINEERING China版权所有，VoIP得到飞速发展。VoIP是利用基于路由器的IP分组交换网络实现话音通信的一项传输技术。该技术的最大优势在于IP电话采用了先进的语音编码技术，只需要8～12 kbit/s的带宽，可以在比传统电路交换网络的64 kbit/s小得多的带宽上传输。

　　1、VoIP基本原理与构架

　　VoIP是一种可以在IP网络上传输语音信号的技术。它借助一连串的转码、编码、压缩、打包等程序，使得语音数据在IP网络上传输到目的端，再经由相反的程序，还原成语音信号供接听者接收。VoIP模型的基本结构图如图1所示。在IP网络上传输语音信号，要求一个基本的VoIP架构大致包含四个基本元素：媒体网关器（Media Gateway）、媒体网关控制器（Media Gateway Controller）、语音服务器、信号网关器（Signaling Cateway）。它们主要负责语音信号的IP封包，信号传输与转换，提供语音响应，进行相关交换控制以及增值服务等。

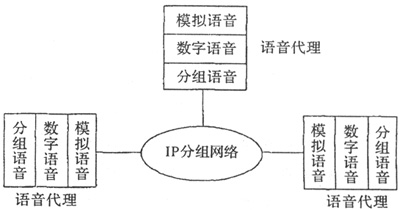

　　图1　VoIP的模型结构

　　VoIP的传输过程可以大致分为五个阶段：一是

将
　　模拟语音信号进行编码，通过对模拟语音信号进行8位或6位的量化使得语音信号得以在IP网络中传输，数字化的过程可以使用多种语音编码方案来实现；二是将语音包以特定的帧长进行压缩编码，同时并添加寻址及控制信息www.cechina.cn，这样才能通过网络将数据转发到目的地；三是IP包的传送，根据每个数据报文的目的地址，路由完成报文从源地址到目的地址的传送；四是IP包的数据处理，到了目的地址，由目的地的VoIP 设备接收这个IP数据并开始处理，去掉寻址和控制信息，保留原始的原数据，然后把这个原数据提供给解码器；五是将数字语音重新还原为模拟语音CONTROL ENGINEERING China版权所有，并通过特定的频率用扬声器播出。

　　2、VoIP在WLAN的应用

　　随着基于802.11的无线数据网络在全球日益普遍，终端用户正寻找更多的途径来扩展其应用模式，VoWLAN（Voice over WLAN）就是新兴应用之一。与有线VoIP不同www.cechina.cn，VoWLAN是利用WLAN网络实现无线的VoIP通话能力。它能让使用者随时访问语音、电子邮件和其它已联网的资源，同时提高了网络效率并降低了每次呼叫的成本，从而降低总体IT费用。

　　（1）VoWLAN面临的挑战——QoS保证

　　VoWLAN系统中，由于无线链路引入的串扰和多径传播将导致衰落和色散，从而引起系统的附加时延和抖动。而语音业务对于时延和抖动非常敏感，因此在VoWLAN系统中提供一种QoS保证技术就显得非常重要。IEEE 802.11标准定义了两种不同的信道访问机制：一种是点协调机制（PCF），基于CSMA/CA方式；另一种是分布式协同机制（DCF），基于轮询方式。但是这两种都没有划分优先级，因此随着用户数的增多，MAC不能保证为实时语音业务提供可靠的分组传输且传输时延和抖动在规定范围内。为此，IEEE 802.11工作组的媒体访问控制（MAC）改进任务组（即E任务组）对802.11的MAC层协议进行改进，使其可以支持具有QoS要求的应用，即 IEEE802.11e标准。IEEE 802.11e中，MAC接入采用混合协同功能（HCF）控制机制。HCF与PCF和DCF直接兼容，而且可以支持优先级和参数化的媒体访问服务。HCF 结合了竞争和轮询两种机制，其中，基于竞争的访问机制称为增强式点协同功能（EPCF），而无竞争的访问机制称为增强式分布系统功能（ED-CF）。 EDCF对业务先进行分级，为不同的优先级数据提供不同的服务输出队列，每个服务队列采用EDCF方法来竞争传输资源。主要表现在不同优先级队列拥有的最小闲散时间（DIFS）和竞争窗口不一样控制工程网版权所有，可利用参数来改变竞争窗口大小，从而可以获得不同的重发等待时间，保证了实时业务有更高的服务优先级。

　　EPCF信道访问方法采用QoS相关的点协同功能，称为混合协同器（HC）。HC利用点协同功能把优先级信道分配给无线终端，用于传输有QoS 需求的数据，来满足预定义的传输优先级、服务速率、延时和抖动。有QoS需求的移动终端可以给HC发送预留请求（RR）。移动终端可以在EDCF模式或者 EPCF模式下发送RR，也可以在受控竞争间隔（CGI）内发送。

　　由上可见，随着对QoS研究的不断深入，IEEE 802.11e协议也在逐步完善，一方面在原有的框架内修改了分布式和集中式的协调机制，并保持了对传统协议的兼容；另一方面也提出了一些独特的解决方案，如批应答和准入控制。根据国外做出的研究和仿真报告，IEEE 802.11e可以实现很好的QoS性能。
