一、LOGO可编程序控制器简介

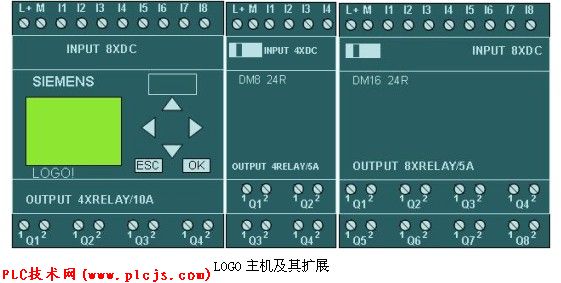

　　LOGO可编程序控制器十分精巧（如图所示），其编程简单，具有丰富的逻辑控制功能，抗干扰能力强，可靠性高CONTROL ENGINEERING China版权所有，特别适用于恶劣的工作环境。

　　LOGO虽然属微型可编程序控制器，西门子最新推出的LOGO则有下列功能特性：

　　  ① LOGO的功能：基本逻辑控制功能有 "与"、"或"、"非"、"与非"、"或非"、"异或"等；特殊控制功能有通／断延时、RＳ触发器、脉冲继电器、时钟、加减计数器、随机发生器及模拟量PI控制功能等。

　　  ② LOGO编程：带操作按键和文本显示的LOGO可以通过使用控制器的操作按键和LCD面板或个人电脑进行程序的输入、编制和显示及监视运行状态，这一特性优于同点数的PLC。不带有液晶显示器和按键LOGO则可以通过个人电脑机上应用软件进行编程。LOGO还可通过个人电脑测试、模拟和打印控制程序等。

　　③LOGO硬件结构： LOGO的电源有24VDC/24VAC、24VDC/12VDC、24VDC及115V～240VAC，不同电源的LOGO有不同的电压等级的开关量输入、高速脉冲输入及0－10

V等模拟量输入，输出有可达10A的继电器输出和晶体管输出，可以满足较多的控制需求，适用于较多的场合。LOGO控制器的CPU主机自带有8DI/4DO且可扩展，LOGO扩展模块有4DI/4DO、8DI/8DO 及2AI/2AO等模块。

　　  ④ LOGO程序加密及复制功能：利用LOGO编程软件可实现这二个功能，黄色模块可复制应用程序www.cechina.cn，红色模块可保护程序。另外通过操作按键和LCD面板也可设置密码。





　　二、PS板打孔机

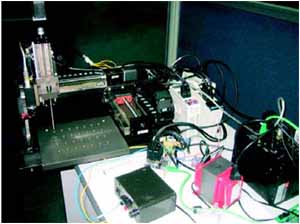

　　PS板打孔机是印刷行业所用到的一种自动化机械CONTROL ENGINEERING China版权所有，其用途是对PS板进行打孔及折弯成型方面的加工。PS板打孔机的工序变化是比较多的，用户对PS板打孔机提出的要求也多，很难进行标准化生产。传统的PS板打孔机工序控制是使用继电器来完成，工序复杂些的PS板打孔机的电控板上能用几十只继电器组成逻辑控制电路，密密麻麻的一片，设计接线调试很费工时，也跟不上时代的要求。

　　近年来，有些PS板打孔机开始使用PLC控制，但也出现了PLC对生产过程中工序时间的变化适应困难，不能总拿着编程电脑去现场改，故一般都采取尽量延长工序时间的办法，但这样又会影响生产的速度，如加人机介面彻底解决则又会使得PS板打孔机的成本上升很多。对于这些问题，我们与今年二月份起开始在PS板打孔机试用西门子公司的LOGO可编程序控制器，利用LOGO上的操作按键及LCD显示器解决上述问题。

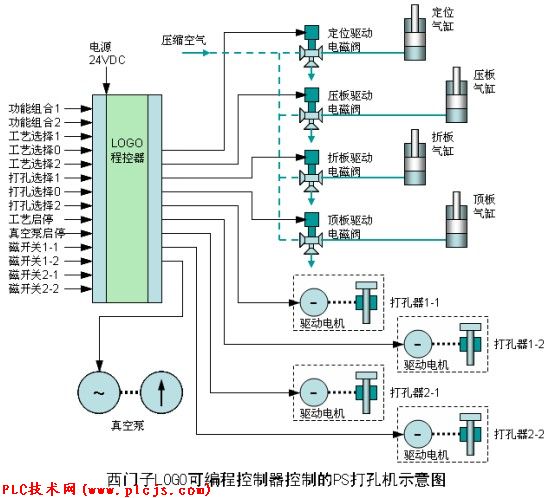

　　通过对PS打孔机的功能、工艺过程、结构等特点进行分析论证后CONTROL ENGINEERING China版权所有，决定采取编制通用控制程序并选择使用的设计方案。通过对LOGO程序的仔细推敲，基本上做到了对于不同机型无需变更程序，只需根据不同的工艺要求选用即可。见下示意图：

　　三、PS板打孔机 LOGO控制系统的设计描述

　　控制系统是以LOGO可编程控制器为控制核心，再配24VDC电源、电源控制开关、断路器、接触器等，该控制系统LOGO可编程控器DI、DO配置及其功能如下：

　　●"I1"工序一：吸风，打孔。打第几那组孔由有"I3"、"I4"位决定。

　　●"I2"工序二：定位、压板、折板、停折板、松压板、顶板、停顶板、放定位。打孔选定必须在0位即"I3"或"I4"位都不选。

　　●"I3"打孔选定：组一。

　　●"I4"打孔选定：组二。

　　●"I1"+"I2"均不选时为自动工序0：例："I7"+"I8"均不选时为00功能CONTROL ENGINEERING China版权所有，其工艺过程为为吸风，打孔（打第几那组孔由有I3、I4决定）、停吸风、压板、折板、停折板、松压板、顶板、停顶板。打孔选定必须在"I3"或"I4"位。

　　●"I5"启停真空泵。按一次启动真空泵吸风，再按一次停真空泵。

　　●"I6"工序及打孔启停。

　　●"I7"功能组合选择一。01功能。

　　●"I8"功能组合选择二。02功能。

　　●"I9"停止打孔磁开关：孔组1-1。

　　●"I10"停止打孔磁开关：孔组1-2。

　　●"I11"停止打孔磁开关：孔组2-1。

　　●"I12"停止打孔磁开关：孔组2-2。

　　●"Q1"定位驱动：驱动定位电磁阀。

　　●"Q2"压板驱动：驱动压板电磁阀。

　　●"Q3"折板驱动：驱动折板电磁阀。

　　●"Q4"顶板驱动：驱动顶板电磁阀。

　　●"Q5"组1-1打孔驱动：驱动1-1组打孔电动机。

　　●"Q6"组1-2打孔驱动：驱动1-2组打孔电动机。

　　●"Q7"组2-1打孔驱动：驱动2-1组打孔电动机。

　　●"Q8"组2-2打孔驱动：驱动2-组打孔电动机。

　　●"Q9
