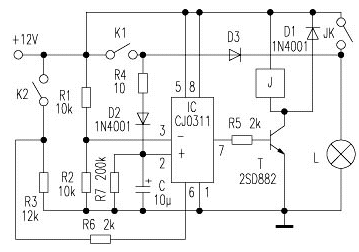

车辆刹车时，司机踩下刹车开关，刹车灯立即点亮，松开刹车开关后，刹车灯立即熄灭。如果能使刹车灯在松开刹车开关后延时一端时间然后熄灭，就更能提醒尾随其后的车辆引起注意。附图所示的电路就是一款刹车灯延时熄灭电路，其工作原理如下：

　　集成电路ＣＪ０３１１是一种电压比较器，⑥脚为其控制端，当⑥脚为高电平时，输出端的状态由其“＋”、“－”输入端的输入电压决定，若“＋”端电压高于“－”端电压，则输出为高电平CONTROL ENGINEERING China版权所有，反之则输出低电平。当其⑥脚为低电平时CONTROL ENGINEERING China版权所有，ＣＪ０３１１被强制置复位，其输出端输出低电平。开关Ｋ２为刹车灯是否延时熄灭控制开关，当开关Ｋ２处于断开状态时，ＣＪ０３１１的⑥脚为低电平，其输出端输出低电平，三极管Ｔ截止，继电器Ｊ不动作，其触点ＪＫ断开，刹车灯Ｌ不亮。当刹车开关Ｋ１踩下闭合时控制工程网版权所有，＋１２Ｖ电经二极管Ｄ３点亮刹车灯，刹车灯不延时熄灭，即松开刹车开关刹车灯立即熄灭。当开关Ｋ２闭合时，因车辆正常行驶时刹车开关Ｋ１总是处于断开状态，电压比较器ＣＪ０３１的“＋”输入端为低电位，而其“－”输入端有６Ｖ电压，故其输出端输出低电平，三极管Ｔ截止，继电器Ｊ不动作，刹车灯不亮。当车辆刹车时，Ｋ１闭合，＋１２Ｖ

电压通过二极管Ｄ３点亮刹车灯Ｌ的同时，又通过电阻Ｒ４和二极管Ｄ２向电容Ｃ充电，由于电阻Ｒ４的阻值很小，电容Ｃ很快被充满，ＣＪ０３１１的“＋”输入端的电压高于“－”输入端电压，其输出端输出高电平www.cechina.cn，三极管Ｔ导通，继电器Ｊ得电吸合控制工程网版权所有，其触点ＪＫ闭合，刹车灯Ｌ处于正常点亮状态。司机松开刹车开关Ｋ１后，电容Ｃ通过电阻Ｒ７放电，当电容Ｃ上的电压放到低于６Ｖ时，ＣＪ０３１１的“＋”输入端电压低于其“－”输入端电压，其输出端输出低电平，三极管Ｔ截止，继电器Ｊ释放，其触点ＪＫ断开，刹车灯熄灭，起到了刹车灯延时熄灭作用。继电器Ｊ选用１２Ｖ继电器。

　　
