可编程序控制器（简称PLC）自从1969年由美国数字设备公司(DEC)发明问世以来，在这短短的三十几年的时间里，取得了翻天覆地的变化和发展。对于自动化技术的发展，PLC是功不可没的。如今的PLC可以按照要求实现大部分工艺流程的精确和快速的自动化控制。随着由PLC和计算机构成的工厂自动化网络有了质的飞跃后www.cechina.cn，在大型系统、工艺相当复杂、控制要求高的场合中，原先用DCS系统的，也渐渐被PLC及其网络所取代。在这种情况下，PLC网络在水处理行业被越来越广泛地采纳和使用。

　　水处理行业主要分为净水处理和污水处理两大部分。净水厂控制系统通常分为水厂调度系统、加药间（加氯间）PLC控制站、滤站PLC控制站、送水泵房PLC控制站等。各个控制站相对独立工作，通过有线网络进行通讯，将所有的数据信息送到水厂调度室进行处理，或将一部分数据通过调度系统以无线（或有线）通讯的方式送到城市的调度中心。对于污水处理来说CONTROL ENGINEERING China版权所有，要根据污水水源地状况来确定污水处理的工艺流程，由于污水处理工艺的不同而自控系统应用PLC的要求也有所不同。一般讲www.cechina.cn，整个污水处理厂都有总控室和多个现场控制站，站与站之间通过控制器层网络或信息层网

络相连，然后全部连接到总控室，总控室的多台计算机、工作站和图形站都用信息层网络连接，这样和现场控制站构成了集中管理，分散控制，高速数据交换的工厂级自动化网络。PLC自控系统是水处理厂的控制核心部分，对其合理的选型和设计，对污水厂能否高效、自动化的运行非常重要。然而，PLC网络又是其中的重中之重，网络的好坏直接影响到污水厂的正常运行。

　　在全世界范围内，欧姆龙一直是世界五大PLC生产商之一。欧姆龙PLC在水处理行业中主要使用CS1D/CS1或 CJ1系列。而由这些PLC组成的欧姆龙网络主要有三层：工业以太网，Controller Link网和DeviceNet现场总线。这三层网络已经被广泛地运用在此行业中。下面主要以长沙市第一污水处理厂一期扩建工程项目为例，具体讨论欧姆龙自动化网络在水处理行业中的应用技术。

　　1. 概述

　　长沙市第一污水处理厂一期扩建工程占地范围为：东至长捞公路，南临浏阳河，西临马厂管区，北接金霞开发区。用地面积10.61公顷，位于现有第一污水处理厂内及西北侧。一期扩建工程规模为18万吨/日，其中包括：(1) 将现有第一污水处理厂3×104m3/d的二级处理部分完善成带厌氧段的A/O工艺。(2) 在现有3×104m3/d处理的基础上，另扩建15×104m3/d的带厌氧段的氧化沟二级处理能力，使第一污水处理厂的2010年规模达到18×104m3/d。一期扩建工程包括两部分，即污水收集管网及泵站部分和污水处理厂厂区部分。其中厂区部分工程内容包括：对长沙市第一污水处理厂内的污水处理、污泥处理设施及配套的附属设施改建和扩建。经污水处理厂处理后的水排入浏阳河后再汇入湘江。

　　2．工艺流程

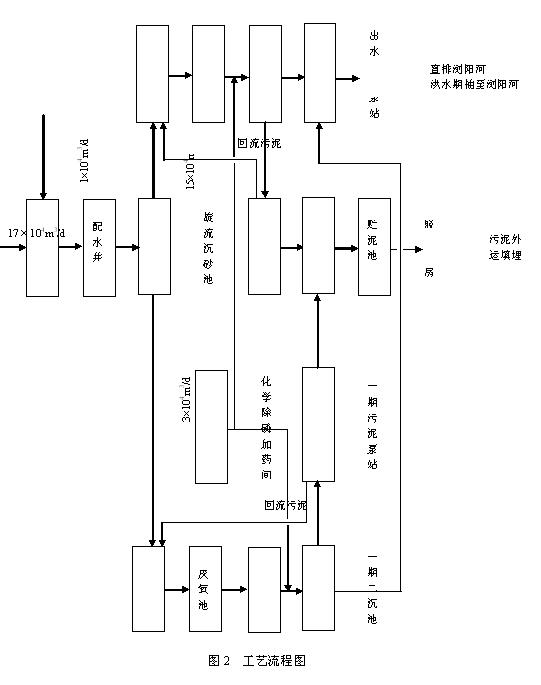

　　长沙市第一污水处理厂一期扩建工程工艺流程图如图2所示。

　　3. 欧姆龙PLC和触摸屏的选择

　　现场控制站、分控站和远程现场站的PLC采用目前OMRON公司最新产品CS1机型。OMRON PLC产品货源充足、中文资料丰富、备品备件方便，技术服务方便、国内维修便利等特点。CS1机型有以下特点：

　　高速RISC的CPU（32位）

　　程序容量：60K，数据容量：128K，程序存储器带保护开关www.cechina.cn，锂电池保护程序，快闪存储保护数据

　　最大IO点数： 5120点（不包括内部继电器位）

　　电源电压范围：85～132VAC或170～264VAC

　　基本指令处理速度：≤0.04?s

　　特殊指令处理速度：≤0.12?s

　　CPU带RS-232C(可达115.2Kbps)端口，通过串行通信设备www.cechina.cn，每套PLC上最多能提供34个（RS232/422/485）通信口，通信速率可达38.4KBPS，用于连接现场仪表、外围通信设备和触摸屏（PT）

　　对于每个串行通信口，具备自定义协议的通讯功能－协议宏功能（Protocol Macro），能与非本公司产品进行数据交换,便于和现场智能仪表相连

　　支持E_mail功能，能以事件触发、定时触发及故障触发方式由PLC向上位机发送电子邮件

　　具有电源出错履历、电源中断时间压栈、电源中断计数等电源维护功能

　　支持以太网(Ethernet)、控制网(Controller Link)、设备网（DeviceNet），并支持多网配置

　　使用最新的编程软件CX-P和仿真软件CX-Simulator可以实现离线模拟仿真调试。

　　为了便于现场操作，在被控现场配置可编程显示终端，即触摸屏。选用的是NT631C。厂区分控站主站(PLC1、PLC2、PLC3)触摸屏NT631C特
