XICOR公司的DCP（数控电位器）是其最主要也是最成功的产品之一。与其他DCP的制造工艺不同，XICOR以硅工艺实现电阻，而不是采用DAC实现CONTROL ENGINEERING China版权所有，这是XICOR的专利技术。XICOR的DCP器件的一般原理是，内部串联一定数量的电阻，电阻间由NMOS/CMOS开关管连接至中心抽头输出端，通过控制MOS门的开关状态以改变输出电阻。它的原理与传统机械电位器极其相似。数控电位器件与机械电位器相比具有许多优点，最大的好处是可实现数字调节CONTROL ENGINEERING China版权所有，然而在一些没有MCU的实际应用中，如何使用DCP器件？这正是本文所要讨论的内容。

　　通过按键控制三线DCP器件　　

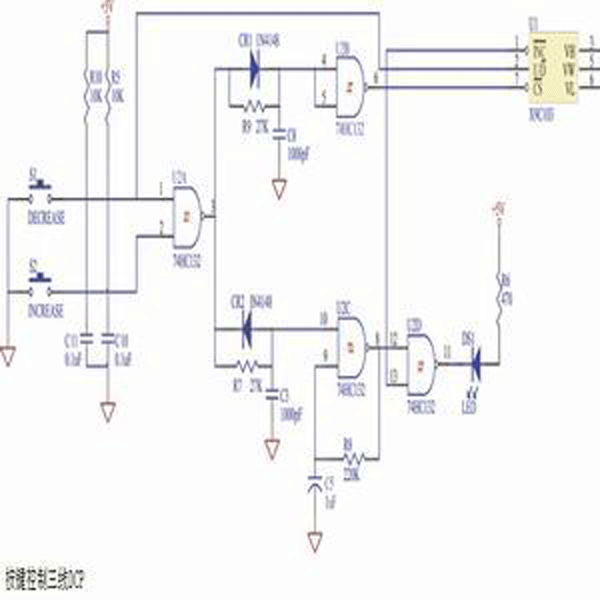

　　图中给出一个简单而有效的按键控制三线DCP的电路。电路的工作原理是：当S1或S2被按下时，U2A输出高；U2B立即输出低，产生片选信号；经R7、C3构成迟时电路后，多谐振荡器电路U2C开始产生步进脉冲，脉冲频率由R8、C5决定www.cechina.cn，图示的值约为几十赫兹；按键放开后，R9、C8构成的延时电路使U2B稍后升高，以保证INC的脉冲被DCP接受www.cechina.cn，也就是保证CS在INC失效后再失效。图中U2D、DS1和R6是一个附加的指示电路www.cechina.cn，C10、C11对
