SCADA简介
　　SCADA是Supervisory Control And Data Acquisition的英文缩写，国内流行叫法为监控组态软件。从字面上讲，它不是完整的控制系统，而是位于控制设备之上，侧重于管理的纯软件。SCADA所接的控制设备通常是PLC（可编程控制器），也可以是智能表，板卡等。

　　早期的SCADA运行与DOS,UNIX，VMS。现在多数运行在Windows操作系统中，有的可以运行在Linux系统。

　　SCADA不只是应用于工业领域，如钢铁、电力、化工，还广泛用于食品，医药、建筑、科研等行业。其连接的I/O通道数从几十到几万不等。下面就其结构、功能、接口、开发工具等方面予以介绍。

　　SCADA体系结构

　　1.1 硬件结构

　　通常SCADA系统分为两个层面，即客户/服务器体系结构。服务器与硬件设备通信，进行数据处理何运算。而客户用于人机交互，如用文字、动画显示现场的状态，并可以对现场的开关、阀门进行操作。近年来又出现一个层面，通过Web发布在Internat上进行监控，可以认为这是一种“超远程客户”。

　　硬件设备(如PLC)一般既可以通过点到点方式连接，也可以以总线方式连接到服务器上。点到点连接一般通过串口(RS232)，总线方式可以是RS485，以太网等连接方式。总线方式与点到点方式区别主要在于：点到点是一对一，而总线方式是一对多，或多对多。

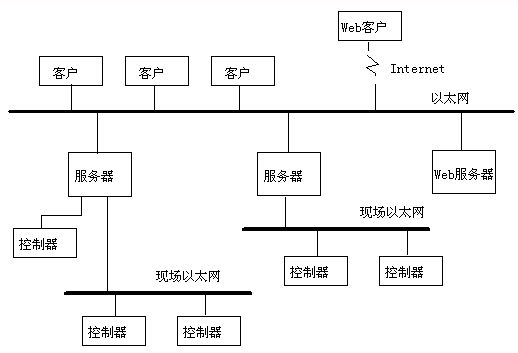

　　在一个系统中可以只有一个服务器，也可以有多个，客户也可以一个或多个。只有一个服务器和一个客户的，并且二者运行在同一台机器上的就是通常所说的单机版。服务器之间，服务器与客户之间一般通过以太网互连，有些场合（如安全性考虑或距离较远）也通过串口、电话拨号或GPRS方式相连。典型的硬件配置图如下：

　　1.2 软件体系结构

　　SCADA有很多任务组成，每个任务完成特定的功能。位于一个或多个机器上的服务器负责数据采集，数据处理（如量程转换、滤波、报警检查、计算、事件记录、历史存储、执行用户脚本等）。服务器间可以相互通讯。有些系统将服务器进一步单独划分成若干专门服务器，如报警服务器，记录服务器，历史服务器，登录服务器等。各服务器逻辑上作为统一整体，但物理上可能放置在不同的机器上。分类划分的好处是可以将多个服务器的各种数据统一管理、分工协作，缺点是效率低，局部故障可能影响整个系统。

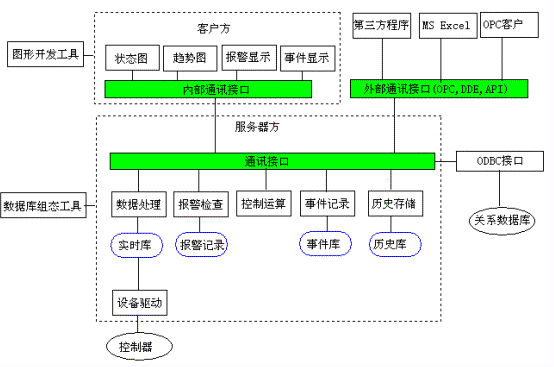

　　典型的硬件配置图如下：

　　1.3 通信

　　1.3.1内部通信

　　客户与服务器间以及服务器与服务器间一般有三种通信形式，请求式，订阅式与广播式。请求式：客户周期性向服务器发出请求，然后服务器为客户准备数据，传送给客户。

　　订阅式：客户向服务器注册所关心数据，服务器记录每个用户关心的数据。当数据变化通知相应的用户。

　　广播式：当数据的变化时，服务器向所有客户发出通知。

　　1.3.2与I/O设备通信

　　1) 通信模式

　　设备驱动程序与I/O设备通讯一般采用请求式，大多数设备都支持这种通讯方式，当然也有的设备支持主动发送方式。主动发送方式即I/O设备在数据改变时主动向外界报告数据。有的设备也支持订阅式通信。设备驱动程序应该能够支持各种通信模式。

　　2) 通信协议

　　通信协议即与设备间的会话格式CONTROL ENGINEERING China版权所有，可以理解为一种简单的交流语言。这些语言有一定的地方性，尤其是国产的PLC，智能仪表。常见的协议有Modbus, Profibus等。设备驱动程序必须为每种协议编制相应的代码。开发一设备驱动一般为1~5周，这要根据协议的复杂程度决定。软件商一般将该部分做成标准开发包www.cechina.cn，用户可以自己开发。

　　服务器可同时带有多个不同种类的驱动程序，这样服务器就可以同时跟多种设备进行通信。

　　1.3.3与外界通信

　　为了效率，服务器上的实时数据和历史数据一般都以私有格式存放，实时数据驻留在内存中，而历史数据保存在磁盘中，事件记录也可能以私有格式保存在磁盘中CONTROL ENGINEERING China版权所有，但有些软件可以将其直接存放到关系数据库（如Ms SQL Server，ORACLE）中。由于无论采用直接方式还是ODBC与关系数据库通讯，速度都是比较慢的CONTROL ENGINEERING China版权所有，所以不可能将快速变化的数据都存放到关系数据库中。那么服务器内这些私有格式的数据是如何与外界联系的呢，下面简要说明。

　　SCADA通过多种方式与外界通信。如OPC，一般都会提供OPC客户端，用来与设备厂家提供的OPC服务器进行通讯。因为OPC有微软内定的标准，所以OPC客户端无需修改就可以与各家提供的OPC服务器进行通讯。现在国外的硬件厂商大多都能提供OPC服务器，而国内的硬件厂商确很少。SCADA供应商一般也会提供自己的OPC服务器CONTROL ENGINEERING China版权所有，以便别人通过OPC访
