一、前言

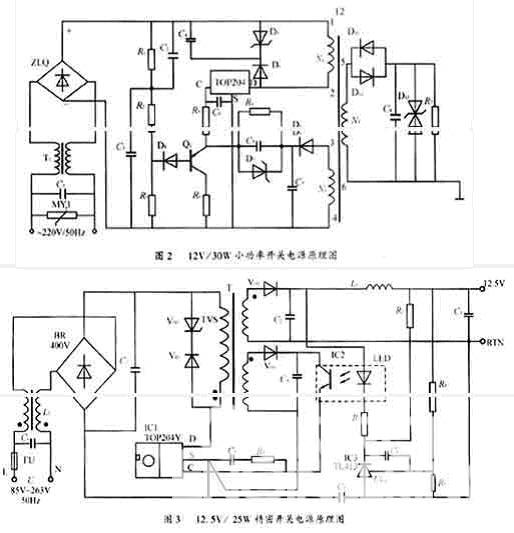

       开关电源自20世纪70年代开始应用以来，涌现出许多功能完备的集成控制电路，使开关电源电路日益简化，工作频率不断提高，效率大大提高，并为电源小型化提供了广阔的前景。三端离线式脉宽调制单片开关集成电路TOP(Threeterminaloffline)将PWM控制器与功率开关MOSFET合二为一封装在一起，已成为开关电源IC发展的主流。采用TOP开关集成电路设计开关电源，可使电路大为简化控制工程网版权所有，体积进一步缩小，成本也明显降低。

二、TOP开关结构及工作原理

1、结构

       TOP开关集各种控制功能、保护功能及耐压700V的功率开关MOSFET于一体，采用TO220或8脚DIP封装。少数采用8脚封装的TOP开关www.cechina.cn，除D、C两引脚外，其余6脚实际连在一起，作为S端，故仍系三端器件。三个引出端分别是漏极端D、源极端S和控制端C。其中，D是内装MOSFET的漏极，也是内部电流的检测点，起动操作时，漏极端由一个内部电流源提供内部偏置电流。控制端C控

制输出占空比，是误差放大器和反馈电流的输入端。在正常操作时，内部的旁路调整端提供内部偏置电流，且能在输入异常时，自动锁定保护。源极端S是MOSFET的源极，同时是TOP开关及开关电源初级电路的公共接地点及基准点。

2、工作原理

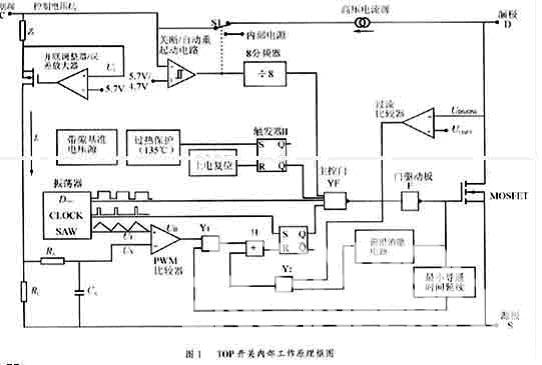

        TOP包括10部分，其中Zc为控制端的动态阻抗，RE是误差电压检测电阻。RA与CA构成截止频率为7kHz的低通滤波器。主要特点是：
（1）前沿消隐设计CONTROL ENGINEERING China版权所有，延迟了次级整流二级管反向恢复产生的尖峰电流冲击；
（2）自动重起动功能，以典型值为5%的自动重起动占空比接通和关断；
（3）低电磁干扰性（EMI），TOP系列器件采用了与外壳的源极相连，使金属底座及散热器的dv/dt=0，从而降低了电压型控制方式与逐周期峰值电流限制;
（4）电压型控制方式与逐周期峰值电流限制。

下面简要叙述一下：
（1）控制电压源
       控制电压Uc能向并联调整器和门驱动极提供偏置电压，而控制端电流Ic则能调节占空比。控制端的总电容用Ct表示控制工程网版权所有，由它决定自动重起动的定时，同时控制环路的补偿CONTROL ENGINEERING China版权所有，Uc有两种工作模式，一种是滞后调节，用于起动和过载两种情况，具有延迟控制作用；另一种是并联调节，用于分离误差信号与控制电路的高压电流源。刚起动电路时由D-C极之间的高压电流源提供控制端电流Ic，以便给控制电路供电并对Ct充电。

（2）带隙基准电压源
       带隙基准电压源除向内部提供各种基准电压之外，还产生一个具有温度补偿并可调整的电流源，以保证精确设定振荡器频率和门极驱动电流。

（3）振荡器
       内部振荡电容是在设定的上、下阈值UH、UL之间周期性地线性充放电，以产生脉宽调制器所需要的锯齿波（SAW），与此同时还产生最大占空比信号(Dmax)和时钟信号(CLOCK)。为减小电磁干扰，提高电源效率，振荡频率（即开关频率）设计为100kHz，脉冲波形的占空比设定为D。

（4）放大器
       误差放大器的增益由控制端的动态阻抗Zc来设定。Zc的变化范围是10Ω～20Ω，典型值为15Ω。误差放大器将反馈电压UF与5.7V基准电压进行比较后，输出误差电流Ir，在RE上形成误差电压UR。

（5）脉宽调制器（PWM）
       脉宽调制器是一个电压反馈式控制电路，它具有两层含义。第一、改变控制端电流Ic的大小，即可调节占空比D，实现脉宽调制。第二、误差电压UR经由RA、CA组成截止频率为7kHz的低通滤波器，滤掉开关噪声电压之后，加至PWM比较器的同相输入端，再与锯齿波电压UJ进行比较，产生脉宽调制信号UB。

（6）门驱动级和输出级
       门驱动级（F）用于驱动功率开关管(MOSFET)，使之按一定速率导通，从而将共模电磁干扰减至最小。漏源导通电阻与产品型号和芯片结温有关。MOSFET管的漏源击穿电压U(bo)ds≥700V。

（7）过流保护电路
       过流比较器的反相输入端接阈值电压ULIMIT，同相输入端接MOSFET管的漏
