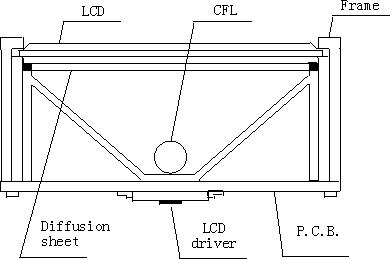

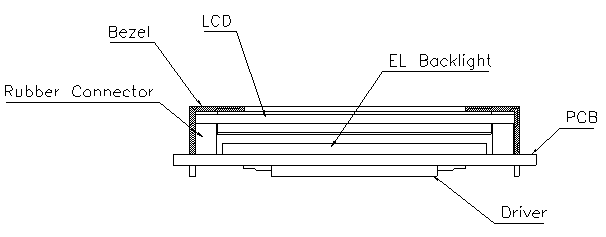

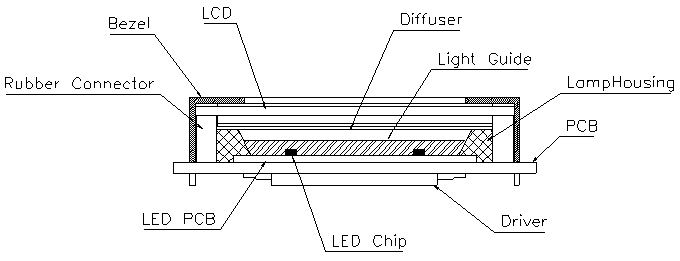

背光源可以使用 CCFL（冷阴机荧光灯）， EL（场致发光器）和 LED（发光二极管）等可见光源。下面是带背光源的液晶显示模块的结构示意图。

点击看原图

点击看原图

1 CCFL（冷阴极荧光灯）特性

        高亮度， 3www.cechina.cn,000 - 4,000 cd/m2
        长寿命（约 20,000 小时）
        低发热量
        亮白色光

2  EL（场致发光器）特性

        厚度小， 0.4 到 1.0 mm


; 驱动条件范围宽，频率 60 to 1000hz，最大 150V 交流电压
        光颜色有蓝绿，黄绿和白色
        寿命大约 5,000 小时

3  LED（发光二极管） 特性

        光亮度均匀
        使用寿命长（约 100,000 小时）
        低电压（支流）驱动，不需要逆变器
        颜色丰富，黄绿控制工程网版权所有，琥珀色，红色等


背光模组的结构

A.入光光源

一、萤光灯

        冷阴极管：中、大型背光模组。
        热阴极管：超大尺寸中空型结构背光模组。

二、有机EL面状发光源

        一种能配合背光模组面光源型态的光源型式控制工程网版权所有，由於其辉度低，适用于小型、全彩等使用的背光模组。

三、 LED光源

        近年来成功发展出青色光源的 LED，经过导光板反射板等作用形成白色光源显示CONTROL ENGINEERING China版权所有，由於其辉度高，渐成为具有实用性的导光板光源。

B.导光板

C.扩散片与稜镜片

扩散板：修正光进行的角度， 对於破坏全反射面的光学结构亦具有覆盖的作用，扩散板的光学参数包含了透过率及雾面程度，视导光板的外观作有利的选择。

稜镜片： 稜镜片是提升正面辉度的重要元件,最有效且常用的为BEF系列。BEFII 90/50 1~2枚应用於导光板上可使辉度提升约1.4~1.8倍，DBEF一枚甚至可使辉度提升达1.5倍之多。

D.灯管反射罩

作用： 包住灯管发出的光源， 尽量送入导光板内。

反射罩的形状对导光板的入光效率有相当大的影响。
中小型尺寸常用包含银烝镀膜及PET的软性材质，约有80%的入光效率。
大尺寸多以外型特殊及固定的铜材质作为灯管反射罩， 以增加入光效率，最佳可达90%以上。
在机构设计时，需注意漏电流现象。
E.外框架组合

外框架组合： 固定整个背光模组， 防止不当碰撞脏污等对功能的损害及影响。

F.反射板

反射板：将未被散射的光源反射再进入光传导区内，其本身对光源亦稍有散射的效应。

G.偏光转换

由导光板出射的光包含两种极化方向： P偏光和S偏光

P偏光能通过 LCD，S偏光则否CONTROL ENGINEERING China版权所有， 造成近一半的光源无法被应用。
偏光转换的技术为利用多层膜结构将光分成P偏光及S偏光，S偏光经反射后转换成P偏光，即可通过LCD 。
偏光转换技术提高了LCD的亮度，也降低了稜镜片的使用数量及电力耗费。
H.变换器(Inverter）

变换器是驱动灯管点灯的高压脉动提供者。
它将由电源供应器(Power Supply） 的直流电压讯号转换成高频的高压脉衝，　使灯管能持续点灯。
背光模组的结构分类
