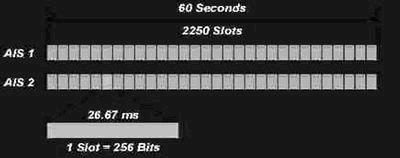

图4 时隙划分图

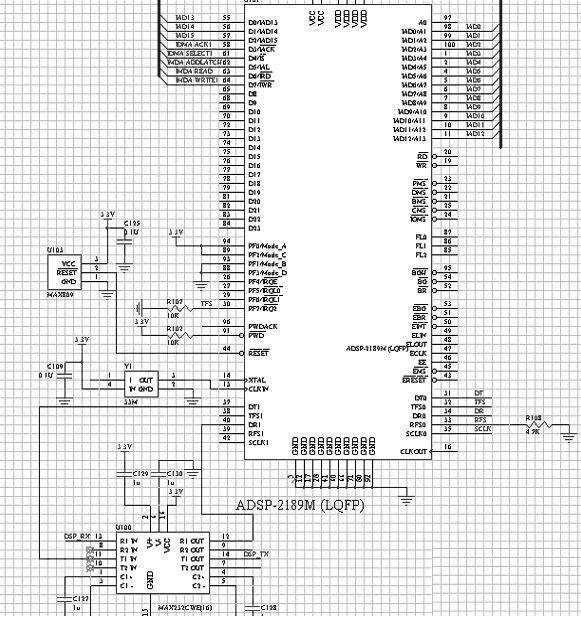

ADSP2189M接口的软件设计

Sport0的设置

采用同步串口与MCU通讯

DM(0X3FF6)—串口控制寄存器设置如表1所示。

表1中0~3：接收发送字，我们定义为16位字长，设置为1111。6~7：帧同步信号电平，为0，高电平有效。8~9:帧同步信号源，为1，内部产生帧同步信号。

10~11:成帧方式，为1，第二成帧方式。12~13:帧同步，为0，发起通讯必须要帧同步信号，以后不再考虑帧同步信号。14:SCLK的产生方式，为1，内部产生串行时钟

DM(0X3FF5)—串口时钟分频系数寄存器dm(sclkdiv)

在ADSP2189芯片中，采样率与分频数之间的关系如下式F(sclk)=f(clkout)/(sclkdiv+1)/2

其中，F(sclk)表示运行时钟，F(clkout)表示外接晶振的输出时钟，sclkdiv表示分频数，即存储器应该赋予的值。

当控制寄存器设置好以后，串口接收时序如图3所示，接收到的数据放在接收缓存区，每接收完一组数据，写一次接收标志位，主程序定期检测标志位，当检测到标志位变化时，调用接收处理子程序。

Sport1和timer的设置

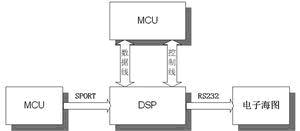

由于DSP要输出数据到简易显示，通过UART口相连接CONTROL ENGINEERING China版权所有，因此把Sport1设置为第二种工作模式(如表2所示)。

DM(0X3FFF)—系统控制寄存器(如表3所示)。

表3中，12：SPORT0的使能CONTROL ENGINEERING China版权所有，设置为1。11：SPORT1的使能CONTROL ENGINEERING China版权所有，设置为1。10：SPOER1的功能选择，设置为0。

用I/O口模拟UART，以9600波特率
