1 前言

        锁相环路诞生于20世纪30年代。近年来，锁相技术在通信、航天、测量、电视、原子能、电机控制等领域，能够高性能地完成信号的提取、信号的跟踪与同步，模 拟和数字通信的调制与解调、频率合成、滤波等功能，已经成为电子设备中常用的基本部件之一。为了便于调整，降低成本和提高可靠性，目前已有多种不同性能的集成锁相环电路，主要分为模拟和数字两种。



　　数字锁相芯片4046结构简单，接线方便，功能扩展容易www.cechina.cn，在音频发生器设计、鉴相、频率合成、压频转换等方面获得广泛应用。本文利用4046的锁相和压控振荡原理，结合计数器的分频功能，并通过计数和译码显示测量不同汽缸汽车的转速。

　　2 数字锁相环4046的功能及在本设计中的应用

　　2.1 数字锁相环4046功能简介

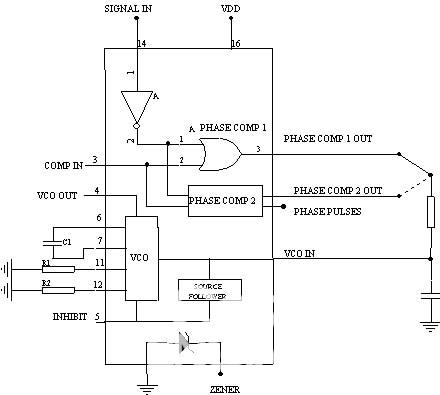

       数字锁相环4046包含两个相位比较器，一个

压控振荡器（VCO），一个源极跟随器和齐纳二极管。比较器有两个共用信号输入端，一个是输入信号端，一个是比 较信号输入端，对于大幅值信号，可直接耦合到比较器输入端，对于小幅值信号www.cechina.cn，可通过电容耦合到放大器上，再送给信号输入端。

　　相位比较器1是一个或门，产生相位差信号（相位比较器1输出），并在压控振荡器的输出信号中心频率处保持90°相移不变。只要输入信号和比较信号（占空比都为50%）的相位差保持恒定，压控振荡器输出信号的中心频率就跟踪输入信号的频率www.cechina.cn，这也是锁相环锁相的本质。

　　相位比较器2是边缘触发的数字存储网络，产生相位差信号（相位比较器2输出）和锁定信号（相位脉冲输出），并在压控振荡器的输出信号中心频率处保持 0°相移不变。只要输入信号和比较信号（与占空比无关）的相位差保持恒定，压控振荡器输出信号的中心频率就跟踪输入信号的频率。

　　压控振荡器（VCO）产生的信号从VCO OUT 输出，振荡频率由压控振荡器输入信号（VCO IN）和6、7管脚间的电容和11、12管脚上接的电阻共同确定，当外围参数确定后，振荡频率的大小与压控振荡器输入信号成线性关系。

　　源极跟随器通过外接10kΩ以上的电阻接地。当INHIBIT 输入端信号为高电平时，就会屏蔽压控振荡器和源极跟随器来减小功耗。

齐纳二极管主要起稳压作用。

        4046有以下主要特点：

　　(1) 较宽的电源电压范围（3.0～18V）；
        (2) 低功耗（70μA）；
        (3) 振荡频率高且稳定（1.3MHz）；
        (4) 频率温度漂移小；
        (5) VCO输出线性好（<1%）。

　　2.2 数字锁相环4046在本设计中的应用

　　本设计中，传感器采集汽车打火系统中的电火花信号，此信号经过限幅、滤波、稳压，送给电压比较器的同相输入端，与反相输入端的恒定电压值进行比较，输出信号 为矩形脉冲，高电平为运算放大器的电源电压值。经过处理后的信号送给数字锁相环4046的输入信号端口，采用4046的第二相位比较器，当输出信号（4管 脚）的相位与输入信号的相位差恒定时控制工程网版权所有，输出信号频率为输入信号频率的整数倍。频率大小取决于相位比较器的输出信号经低通滤波处理后的电压和6、7管脚间的 电容和11、12管脚上外接的电阻的大小。

　　3 测量汽车转速的设计电路实现

　　对于4缸、6缸和8缸汽车发动机，为了 得到统一的转速计算公式，需要对4046的输出信号进行不同的分频。对于4缸汽车发动机来说，4046的输出信号要经过6分频，对于6缸汽车发动机来说， 4046的输出信号要经过4分频，对于8缸汽车发动机来说CONTROL ENGINEERING China版权所有，4046的输出信号要经过3分频。而计数器具有分频功能，本设计中选用具有可变计数器功能的 CMOS芯片4018。只要把4018芯片的6管脚接到1管脚DATA端，就构成6进制计数器，对输入时钟信号进行6分频；只要把4018芯片的4管脚接 到1管脚DATA端，就构成四进制
