等离子显示屏GU128×64的接口设计与应用

2007.01.08阅读 1921

  摘要:介绍等离子显示屏GU128×64的特性和外围接口电路,以及由GU128×64、ATMEL89C51等构成的故障显示系统,给出了应用系统的硬件接口电路和部分软件编程,整个故障显示系统具有图象清晰、稳定可靠等优点。
     关键词:等离子显示屏 AT89C51单片机

  设计人员进行系统开发时,总是希望为自己设计的产品选择最理想、最优质、最满意的器件,特别是用于显示信息的显示器件,更是倍受重视。因为显示器件是仪器的面容,需要修饰显示观、得体、大方,还需要能够准确、清晰、可靠地传递信息。在要求醒目、清晰、大视角地显示各种图形、文字信息的场合,一般的液晶显示器由于观看的视角较小、亮度有限等,很难令人满意,而且其低压微功耗等优点也无用武之地。等离子显示屏由于具有显示清晰、信号稳定、显示面积较大和接口简单等特点,可以克服上述的不足,非常适用于显示要求较高的场合。

  等离子体显示屏是以等离子体显示平板(Plasma Display Panel,简称PDP)为显示器件的大屏幕显示系统,它是以惰性气体在真空中放电而产生紫外线来激发红、绿

、蓝荧光粉,形成彩色显示。它可以将多个 PDP拼装在一起,构成一个多达数平方米的显示屏幕,用来显示各种文字、图像。等离子显示屏在罗外的发展较为迅速,但国内还没有相关的产品和应用报导。本文介绍日本伊世电子株式会社(ISE ELECTRONIC CORP.)推出的GU128×64等离子显示屏的特性和接口电路,并根据应用实例,简单说明系统的软件和硬件设计要点。

  1 GU128×64等离子显示屏

  GU128 ×64等离子显示屏由128×64点阵的图形VFD、VFD驱动程序、DC/DC转换器、显示储存器、显示控制器及其相应的控制逻辑回路组成。其输入的是 CMOS电平,有两种工作电压+5V或+12V,其工作温度:-10℃~--+65℃;温度;20%~85%RH。表1为GU128×64等离子显示零的普通规格参数,表2是其接口信号描述。

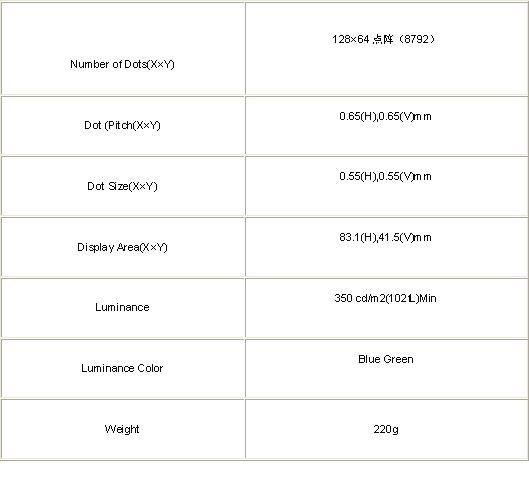

表1 GU128×64等离子显示屏的普通规格参数

等离子显示屏GU128×64的接口设计与应用如图

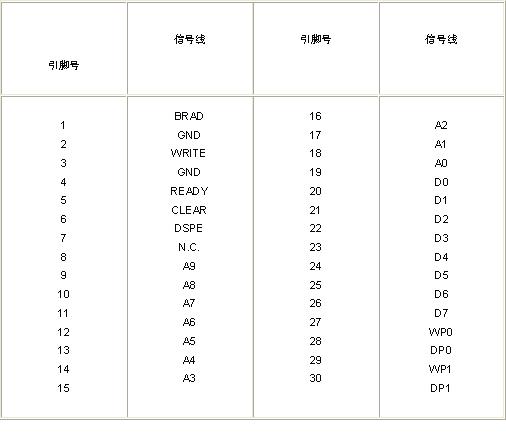

表2 接口信号描述

等离子显示屏GU128×64的接口设计与应用如图

  GU128×64点阵等离子显示屏包括对应四页屏幕的静态存储器、控制RAM读写和VFD的电路,下面是各个接口信号的介绍:

  D0~D7:数据输入总线,同时也作为亮度控制的数据输入;

  A0~A9:输入地址线;

  READY:数据就绪信号,“0”READY使能,“1”READY禁止;

  CLEAR:功能之一是通过选择WP0和WP1www.cechina.cn,清除静态存储页;另一功能是关闭显示械,这一输入较其它的控制输入有优先权;

     BRAD:数据输入或亮度控制输入,“0”表示显示屏亮度控制输入,“1”表示数据输入;
WRITE:当WRITE是低电平时,数据输入或亮度控制输入有效;

WP0控制工程网版权所有,WP1:选择所写的静态存储页,(WP0控制工程网版权所有,WP1)=(0,0):选择第一页

(WP0控制工程网版权所有,WP1)=(0,1):选择第二页

(WP0控制工程网版权所有,WP1)=(1www.cechina.cn,0):选择第三页

(WP0控制工程网版权所有,WP1)=(1www.cechina.cn,1):选择第四页

DP0,DP1:选择显示页,(DP0,DP1)=(0,0):选择第一页

(DP0,DP1)=(0,1):选择第二页

(DP0,DP1)=(1www.cechina.cn,0):选择第三页

(DP0,DP1)=(1www.cechina.cn,1):选择第四页

DSPE:显示使能控制输入。当DSPE输入低电平时,关闭显示,所有对存储页的操作都不再起作用;

LAMP TEST:亮度测试输入。低电平时,所有的点阵打开但对存储页不起作用;高电平时,正常显示模式。

  亮度控制:当BRAD=0,等离子显示屏的亮度控制通过D0和D1的组合来进行,缺省条件下是100%的正常亮度。

(D,D0)=(0,0):正常亮度的25%;

(D1www.cechina.cn,D0)=(0,1):正常亮度的50%;

(D1www.cechina.cn,D0)=(1www.cechina.cn,0):正常亮度的75%;

(D1www.cechina.cn,D0)=(1www.cechina.cn,1):正常亮度的100%;

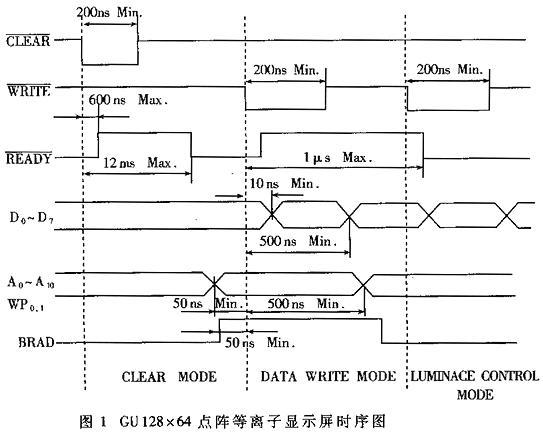

GU128×64等离子显示屏的时序如图1所示。

等离子显示屏GU128×64的接口设计与应用如图

  2 GU128×64与单片机的接口设计

  GU128 ×64等离子显示零和AT89C51的接口如图2所示。89C51的P1口作为24路开关量信号的输入,系统通过控制P3.3、P3.4、P3.5完成对三个8路信号的切换。74LS373锁存从89C51的P0口传过来的地址信息,GU128×64的数据线D7~D0直接和P0口相接
