1  引言

       在80年代中期，为了满足不同自动化领域的应用需求，出现了拥有不同技术特点的现场总线。每一种现场总线都有自己的应用领域，并且都力图拓展其应用领域，以扩张其技术垄断范围。但每种现场总线都以一个或几个大型跨国公司为背景，公司的利益与总线的发展息息相关。这些公司竞争的结果是多种总线协调共存。据不完全统计,目前国际上有200多种现场总线,而其中占据市场主流的现场总线有十几种[1]。现场总线的多样性，为总线设备用户提供了更多产品选择的同时控制工程网版权所有，也为总线用户带了总线设备间兼容性问题。工厂在扩建，改建等过程中很可能会选用与原先现场设备总线标准不同的产品，这些设备由于使用不同的现场总线，彼此间不能实现数据共享，于是就降低了设备间功能互补的优点。因此针对多种总线共存的客观事实，探讨如何解决不同现场总线系统的互联有着重要的现实意义。本文主要研究PROFIBUS-DP[2]与CAN[3]两种总线的协议转换的原理，并设计出了一种网关实现了这两种总线的互联。

 &nbs

       对于两个异构的现场总线，其数据链路层和应用层协议是截然不同的，要实现它们的互联，需要采用网关进行协议转换。协议转换在网关内是按分层逐次进行的。网关将现场总线设备1发送来的数据在不同的协议层次进行解包，最终得到报文中的用户数据。然后再按照现场总线协议2逐层打包，然后发送到现场总线2中的设备。

       网关（gateway）是用于实现数据链路层以上层的网络互联设备，它相当于一个协议转换器CONTROL ENGINEERING China版权所有，可以是双向的，也可以是单向的，用来连接不同协议的网络。它不像网桥一样要求数据链路层和应用层的协议完全一致。

       通常见到的现场总线网关是单CPU结构的，在这种结构里CONTROL ENGINEERING China版权所有，CPU要完成两种总线信息的传输与控制，同时还要完成两种总线协议的转换工作，该方案CPU负担较重，控制复杂，软件采用多重嵌套。这里提出了一种基于双CPU结构的网关设计方法控制工程网版权所有，系统中的两个CPU对两种总线协议的数据各自进行处理与控制CONTROL ENGINEERING China版权所有，并将需要传递的信息放在双口RAM内，实现信息共享与传递，这种方案容易控制，软件简单，同时减轻了CPU的负担，增强了可靠性。

       3  系统的硬件设计

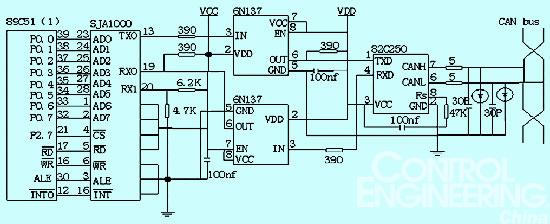

       系统的硬件根据功能可分为三大部分，一是CAN总线接口电路，完成CAN总线的数据收发与控制;二是PROFIBUS-DP总线接口电路，完成PROFIBUS总线数据的收发与控制;三是双口RAM接口电路，用来完成两种总线数据的交换。
