摘要：详细介绍接触式IC卡读写原理；结合一个基于不同读写芯片、可以同时操作6片接触式IC卡的系统，对包括并行通信、半双工串行通信和I2C通信的几种不同接口形式的IC卡读写芯片进行了详细的对比分析。

　　关键词：ISO/IEC7816 接口技术 接触式IC卡 并行通信 半双工串行通信 I2C总线通信

　　引 言

IC卡 (Integrated Circuit Card，集成电路卡)是继磁卡之后出现的又一种新型信息工具。IC卡在有些国家和地区也称智能卡(smart card)、智慧卡(intelligent card)、微电路卡(microcircuit card)或微芯片卡等。它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式；已经十分广泛地应用于包括金融、交通、社保等很多领域。

　　IC卡读写器是IC卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD(Interface Device)。IFD内的CPU通过一个接口电路与IC卡相连并进行通信。IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双

　　1 接触式IC卡接口技术原理

　　IC卡读写器要能读写符合ISO7816标准的IC卡。IC卡接口电路作为IC卡与IFD内的CPU进行通信的唯一通道，为保证通信和数据交换的安全与可靠，其产生的电信号必须满足下面的特定要求。

　　1.1 完成IC卡插入与退出的识别操作

　　IC卡接口电路对IC卡插入与退出的识别，即卡的激活和释放，有很严格的时序要求。如果不能满足相应的要求，IC卡就不能正常进行操作；严重时将损坏IC卡或IC卡读写器。

　　(1)激活过程

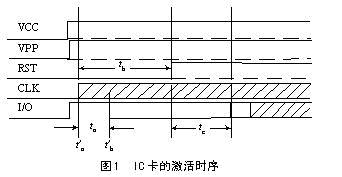

　　为启动对卡的操作，接口电路应按图1所示顺序激活电路：
　　◇RST处于L状态；
　　◇根据所选择卡的类型CONTROL ENGINEERING China版权所有，对VCC加电A类或B类，正常操作条件下VCC的电特性见表1；
　　◇VPP上升为空闲状态；
　　◇接口电路的I/O应置于接收状态；
　　◇向IC卡的CLK提供时钟信号(A类卡1～5MHz，B类卡1～4MHz)。
 　　　　　　

　　如图1所示，在t’a时间对IC卡的CLK加时钟信号。I/O线路应在时钟信号加于CLK的200个时钟周期(ta)内被置于高阻状态Z(ta 时间在t’a之后)。时钟加于CLK后，保持RST为状态L至少400周期(tb)使卡复位(tb在t’a之后)。在时间t’bCONTROL ENGINEERING China版权所有，RST被置于状态H。I/O上的应答应在RST上信号上升沿之后的400~40 000个时钟周期(tc)内开始(tc在t’b之后)。

　　在RST处于状态H的情况下www.cechina.cn，如果应答信号在40 000个时钟周期内仍未开始，RST上的信号将返回到状态L，且IC卡接口电路按照图2所示对IC卡产生释放。
 　　　　　

　　　
　　(2)释放过程

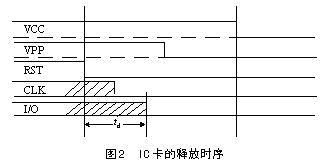

　　当信息交换结束或失败时(例如，无卡响应或卡被移出)，接口电路应按图2所示时序释放电路：
　　◇RST应置为状态L；
　　◇CLK应置为状态L(除非时钟已在状态L上停止)；
　　◇VPP应释放(如果它已被激活)；
　　◇I/O应置为状态A(在td时间内没有具体定义)；
　　◇VCC应释放。

　　1.2 通过触点向卡提供稳定的电源

　　IC卡接口电路应能在表1规定的电压范围内www.cechina.cn，向IC卡提供相应稳定的电流。
 　　　　　　

　　
　　1.3 通过触点向卡提供稳定的时钟

　　IC卡接口电路向卡提供时钟信号。时钟信号的实际频率范围在复位应答期间，应在以下范围内：A类卡www.cechina.cn，时钟应在1～5MHz；B类卡，时钟应在1～4MHz。

　　复位后，由收到的ATR(复位应答)信号中的F(时钟频率变换因子)和D(比特率调整因子)来确定。

　　时钟信号的工作周期应为稳定操作期间周期的40%～60%。当频率从一个值转换到另一个值时，应注意保证没有比短周期的40%更短的脉冲。

　　2 几种实现方式的对比与分析

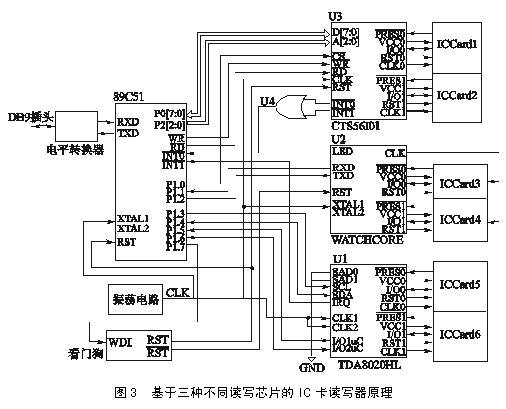

　　IFD内的IC卡读写芯片，按其与IFD内的CPU的通信方式进行分类，有并行通信、半双工串行通信和I2C通信的读写芯片。图3是一个基于三种不同通信方式读写芯片的通用IC卡读写器的原理示意。这个系统可以同时对6片IC卡进行操作，其中每一个IC卡读写芯片都可以驱动2片IC卡。应用系统可以根据实际情况合理选用其中的一种或多种读写芯片。
