重庆轻轨较新线(二号线)东起市中心商业繁华地带的较场口,至西部工业中心新山村,全线长19.1km,共设18个车站、一个车辆段和一个控制中心。

      重庆轻轨较新线是国内第一条单轨轨道交通,引进日本单轨交通技术。重庆轻轨较新线采用跨座式单轨轨道,轨道梁高度为1500mm,宽度为850mm,轨道梁两侧安装刚性接触网,接触网供电电压为直流1500V。

      重庆轻轨较新线供电系统采用集中供电方式CONTROL ENGINEERING China版权所有,设龙家湾和动物园两座110kV/10kV主变电所,每座主变电所分别由城市电网引入两路110kV独立电源,降压后通过10kV环网向牵引降压混合变电所(10kV/1500V/0.4kV)和降压变电所(10kV//0.4kV)供电。全线共设7座牵引降压混合变电所、13座降压变电所和1座配电所。

      较新线SCADA系统由控制中心主站子系统(含供电复视系统)、

      较新线SCADA系统除车辆段牵引降压混合变电所、主变电所近期按有人值班设计外,其它牵引降压混合变电所及降压变电所均按无人值班设计。控制方式采用控制中心远动控制、变电所所内集中控制、供配电设备本体控制3级控制方式,正常运行时采用远动控制,当设备检修或故障时,采用所内集中控制或设备本体控制,3种控制方式相互闭锁。

1 控制中心主站子系统

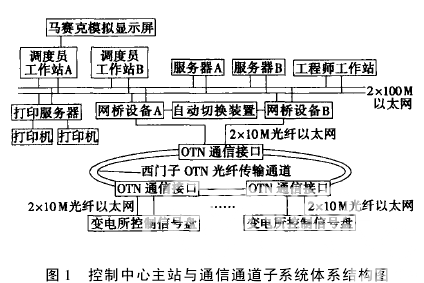

      控制中心主站子系统和通信通道子系统体系结构如图1所示。

      控制中心主站子系统硬件由双100M以太网局域网络及网桥设备、SCADA主机、调度员工作站、工程师工作站、复视系统、模拟盘系统设备、打印服务器及打印机、UPS电源、电池柜、配电柜等设备构成。其中,主机采用两台基于RISC技术、字长为64位的ALPHAServerDS20E服务器,冗余配置,互为热备用,两套主机同时接收或发送网上数据,故障时系统可自动切换;主机主要用于整个SCADA系统的数据管理、资源管理、监控功能和作为网络内其它计算机的共享资源,另外还兼作前置通信工作站使用,负责接收下面各子站系统的实时数据,同时向各子站系统发送控制命令。调度员工作站采用两台ALPHAXP100工作站,互为备用,用于调度人员的日常控制、监视和调度管理工作CONTROL ENGINEERING China版权所有,以及系统采集数据的归档、统计、报表、检索、维修计划、记录等。工程师工作站的硬件配置与调度员工作站相同,可与任意1台调度员工作站互换,成为调度员工作站的备用设备,用于生成、修改和管理系统实时数据库、历史数据库及用户画面,定义、修改系统运行参数和维护、开发系统程序等。

      控制中心主站子系统软件平台采用安全性很高的TRU64UNIX操作系统、Sybase数据库系统软件和国电南瑞的OPEN2000SCADA系统软件。

      控制中心主站子系统至下面各子站系统的主通信通道由通信专业的西门子OTN传输系统提供两路10M光纤以太网数据通道,两路通道互为备用。

      控制中心主站子系统具有较强的功能www.cechina.cn,具有控制功能(包括单独遥控、程序遥控、复归遥控及遥控试验功能等)、遥信处理功能(包括设备运行状态监视、报警信息处理等)、遥测监视和报表管理功能(包括遥测数据采集和处理功能、报表管理和打印功能)、人机交互功能强的画面显示功能、运行调度管理功能(包括值班调度记录功能等)、远程维护功能等。

      此外www.cechina.cn,系统还具有事故追忆功能,系统可以提供在一个特定事件(扰动)发生后,重新显示事件(扰动)前后的运行情况和状态;系统还具有培训功能系统可以提供和实际系统同样的操作环境及操作画面但其操作不影响系统的正常运行。

2　牵引降压混合变电所及降压变电所综合自动化子系统

      牵引降压混合变电所及降压变电所综合自动化子系统采用分层分布式模块化结构www.cechina.cn,系统分为3个部分: 站级管理层,网络通信层,间隔层。牵引降压混合变电所综合自动化子系统体系结构图如图2所示。
