本文设计的ZigBee节点是星型结构中最简单的双节点网络，即由一个协调器节点和一个RFD节点组成。其中，ZigBee每个节点的硬件均由两部分构成：电能测量与处理部分和无线接收/发送部分。而硬件具体实现的功能则由烧写入单片机的程序来决定。无线抄表系统的硬件结构如图1所示。

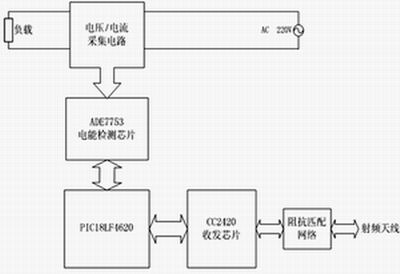

图1 无线抄表系统硬件结构框图

电能测量与处理模块的工作原理
       电能数据采集模块的核心是美国ADI公司的一款高精度单相有功电能计量芯片ADE7753。该芯片集成了数字积分、参考电压源和温度传感器。它提供了一个和有功能量成比例的脉冲输出(CF)和数字系统校准误差电路(通道偏置校准、相位校准及能量校准)。该芯片适用于单相电路中有功功率、无功功率和视在功率的测量。

       ADE7753有电流和电压两个通道CONTROL ENGINEERING China版权所有，共两路模拟量输入，分别是电流通道V1P、V1N和电压通道V2P、V2N。电压信号经可编程放大器(PGA)放大和模数转换器进行A/D转换变为数字信号，然后，电流信号经电流通道内的高通滤波器HPF滤除DC分量并数字积分后，与经相位校正后的电压信号相乘，产生瞬时功率；此信号经低通滤波LPF2产生瞬时有功功率信号。利用功率偏差校准寄存器的值对有功功率进行校准www.cechina.cn，放入采样波形数据寄存器中，然后对采样波形数据寄存器的值进行累加，将功率累加值(电能值)存放在电能寄存器中，经DOUT引脚输出。

       电流和电压采集电路把交流电变为可供ADE7753输入的电压。在电流通道中www.cechina.cn，通过di/dt微分电流传感器实现电流/电压变换。di/dt微分电流传感器基于Rogowski线圈原理。Rogowski线圈由环绕一根长直导线排列、匝数为N的矩形空芯线圈组成。

无线收发模块的工作原理
       无线收发模块主要由CC2420芯片和2.4GHz射频天线以及相应的阻抗匹配电路组成。芯片外围电路包括晶振时钟电路、射频输入／输出匹配电路和单片机接口电路三个部分。本设计采用16MHz无源晶振，其负载电容值约为22pF。射频输入/输出匹配电路主要用来匹配芯片的射频输入/输出阻抗，使其输入/输出阻抗为50Ω,同时为芯片内部的功率放大器和低噪声放大器提供直流偏置。CC2420通过４线SPI口(SI、SO、SCLK、CSn)设置芯片的工作模式CONTROL ENGINEERING China版权所有，并实现读/写缓存数据和读/写状态寄存器。

       从天线接收到的射频信号首先经过低噪声放大器和正交下变频到２MHz的中频信号，此混合I/Q信号经过滤波、放大，再通过ADC转变成数字信号。后经自动增益控制、数字解调和解扩，最终恢复出传输的正确数据。发射机部分采用直接上变频。待发送的数据先被送入128字节的发送缓存器中，头帧和起始帧是通过硬件自动产生的。根据IEEE802.15.4标准，所要发送的数据流的每4个比特被32码片的扩频序列扩频后送到DAC。然后,经过低通滤波和上变频的混频后被调制到2.4GHz,并经放大后送到天线发射出去。

系统软件设计

Microchip的ZigB
