新闻中心 文章介绍的是一种基于人机界面的PLC控制系统的仿真平台。该平台利用人机界面的互动性，通过其开发、编辑软件，使用户可以方便快捷地为PLC控制系统设计和建立仿真模型www.cechina.cn，并可对系统进行调试。实验表明，该仿真平台可用于PLC控制系统的开发。 2.2 执行件的仿真实现 执行件在真实系统中也是多种多样的，为了便于仿真，把它们分成开合件和往复件两类。开合件是指行程短、速度快、非此即彼的执行件，如指示灯的亮与不亮，电动机运转与不运转；而把相对行程长、速度慢、在行程~9 n--I停留的执行件归并为往复件，如气缸、丝杠等。下面以开合件指示灯为例，说明实现执行件仿真的方法。在仿真界面上，画一个如图3的指示灯，在如图4的指示灯属性中将变量的读取改写为PLC地址，直接受PLC的控制。
0、引言
PLC具有结构简单、通用性好、编程方便、柔性好、可靠性高等优点，已成为工业控制的标准设备，应用于工业自动控制中Ⅲ。然而，PLC控制系统的开发设计、验证和调试，还需要仰仗实物模型进行模拟试验，这种方法效率低、成本高、不安全。同时，PLC控制系统还需要许多的输入、输出点来支持，这也是一般实物模型或模拟软件所不能达到的。如果要想达到仿真的目的控制工程网版权所有，可以利用在工业控制中经常使用的人机界面，它的特点是可以随心所欲地设计各种用来模拟静止的、运动的输入、输出设备；可以画出所想要的场景；并且它还提供寄存器、可编子程序集、定时器、计数器等供用户使用。所以，开发人员借助于人机界面能方便、快捷地为PLC控制系统建立一个仿真模型，以验证
、调试所开发的程序。
1、PLC的仿真实现
PLC是PLC控制系统的核心，所以实现PLC仿真是实现整个系统仿真的关键。而实现PLC仿真的实质，是使某种设备能模仿PLC控制系统中除PLC以外的所有输入、输出设备控制工程网版权所有，而且这些设备能根据用户程序(如梯形图程序)运行起来。
为了实现以上要求CONTROL ENGINEERING China版权所有，选用了人机界面作为模拟设备。它有丰富的输入、输出指示器，经设计可以用来模拟现场的各种设备，并即时显示设备的运行状态；它模拟的主令控制器件可以直接在触摸屏上操作；它还具有庞大的内部寄存器和功能强大的巨集指令应用方式，使人机界面得以经由内部巨集指令功能执行数值运算、逻辑判断、流程控制、数值传送、数值转换、计时器、计数器等，还可以模拟更智能化的控制设备的需求；另外，它的运行方式与PLC相类似，采用循环扫描方式；更为重要的是，PLC和人机界面之间的寄存器数据可以直接读取，如图1的变量栏。这样就很好地解决了用户程序的输入和识别问题，也就实现了对PLC的仿真。
2、对外部设备的仿真实现
外部设备可以分成三类：一类是主令器，如按钮、开关等；一类是执行件，如各种指示灯、气缸、电动机、电磁铁等；还有一类是传感器，如各种行程开关、接近开关等。
2.1 主令器的仿真实现
主令器形式多样，如交替型、保持型、复位型、数值输入型按钮等。人机界面实现起来较为方便，只需用人机界面的编辑软件画出按钮，如图2，然后在按钮属性中确认是何种类型按钮即可，如图1的功能栏。在仿真时，只要直接对其屏幕按压控制工程网版权所有，来操作按钮。

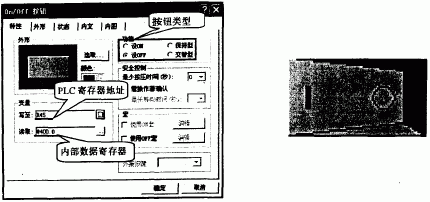

图1 元件属性图 图2按钮图
2.3 传感器的仿真实现
和执行件相对应，传感器也分成开合传感器和往复传感器两类。开合传感器用来判断开合件的开合状态；往复传感器用来检测往复件是否处在某一位置。这里，以一开合传感
