本文是对人机界面基础知识的介绍CONTROL ENGINEERING China版权所有，希望对初次接触人机界面的新读者有所帮助。
       一、人机界面（HMI）产品常识
       1、人机界面产品的定义
       连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示www.cechina.cn，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备,由硬件和软件两部分组成。

       2、人机界面（HMI）产品的组成及工作原理
       人机界面产品由硬件和软件两部分组成www.cechina.cn，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性

能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI 产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

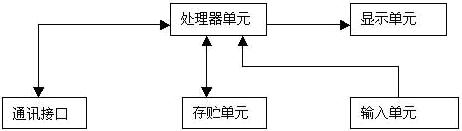

图1 人机界面硬件构成

图2 人机界面软件构成

       3、人机界面产品的基本功能及选型指标
       基本功能：
       设备工作状态显示，如指示灯、按钮、文字、图形、曲线等
       数据、文字输入操作，打印输出
       生产配方存储，设备生产数据记录
       简单的逻辑和数值运算
       可连接多种工业控制设备组网
       选型指标：
       显示屏尺寸及色彩，分辨率
       HMI的处理器速度性能
       输入方式：触摸屏或薄膜键盘
       画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）
       通讯口种类及数量，是否支持打印功能?

       4、人机界面产品分类
       薄膜键输入的HMI控制工程网版权所有，显示尺寸小于5.7ˊ，画面组态软件免费，属初级产品。如POP－HMI 小型人机界面
       触摸屏输入的HMI，显示屏尺寸为5.7ˊ～12.1ˊ，画面组态软件免费，属中级产品
       基于平板PC计算机的、多种通讯口的、高性能HMI，显示尺寸大于10.4ˊCONTROL ENGINEERING China版权所有，画面组态软件收费，属高端产品

       5、人机界面的使用方法
       明确监控任务要求，选择适合的HMI产品
       在PC机上用画面组态软件编辑“工程文件”
 &nbs
