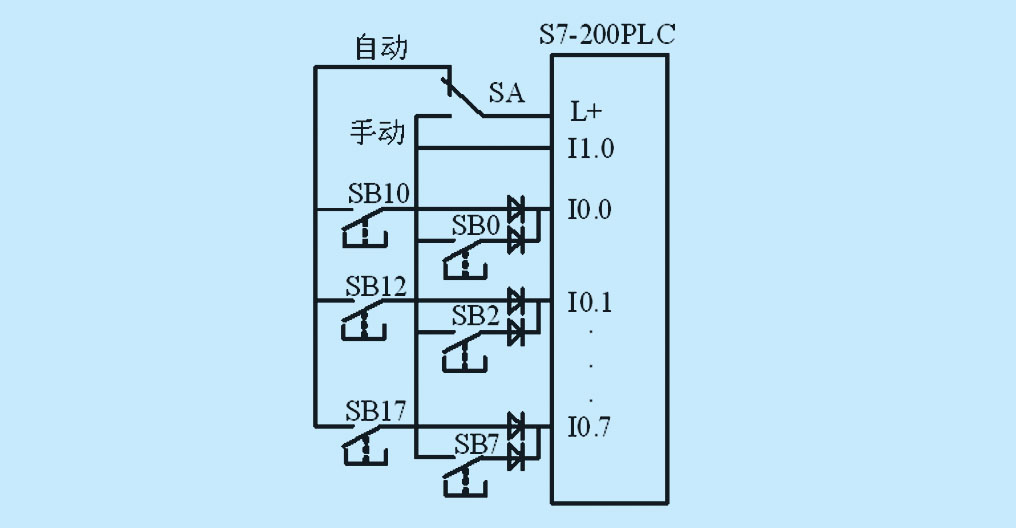

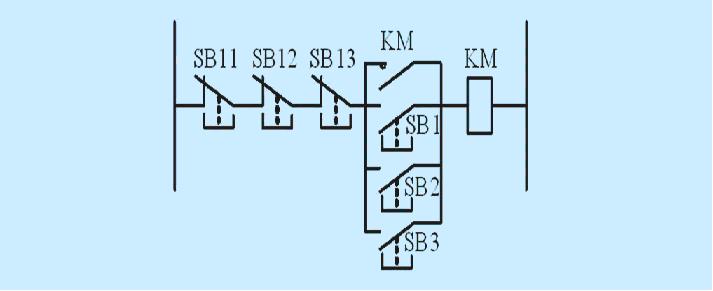

　　　　　　　　　　　　　　　　　图3     电动机电气控制原理图


点击看原图

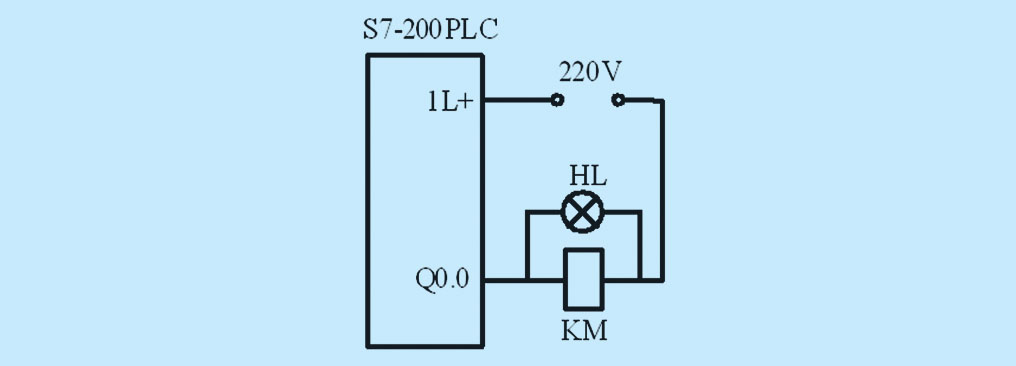

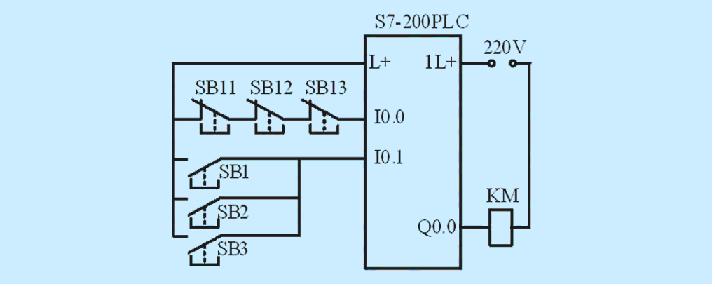

　　　　　　　　　　　　　　　　　图4     电动机PLC控制接线图

　　3  软件编程I/O点扩展方法
   　 软件扩展的基本思想是一点两用或轮序复用。即当按钮初次按下时，输出要求为高;当按钮再次按下时，输出要求为低;再按下时又为高，依此类推。这样就可以节省一个输入点CONTROL ENGINEERING China版权所有，当系统有较多开关量控制时可节省较多输入点，如主机ON和主机OFF，纸料座上和纸料座下，都可以只用一个输入点来控制。实现“一点两用”的编程方法较多，如利用内部辅助继电器、定时器、计数器、移位指令等，本文仅介绍几种简便方法。

　　3.1  利用边沿检测、输出指令
    　若按钮SB连到I0.0上，输出控制Q0.0，利用边沿检测和输出指令实现“一点两用”，用STEP7 V5.3编制的STL程序如下。
    A     I0.0
    FP    M0.0
    =     M0.1
    A     M0.1
    A     Q0.0
    =     M0.2
    A(
    O     M0.1
 &n
